云监控在总台E14、E15、E17演播室群音频系统中的应用

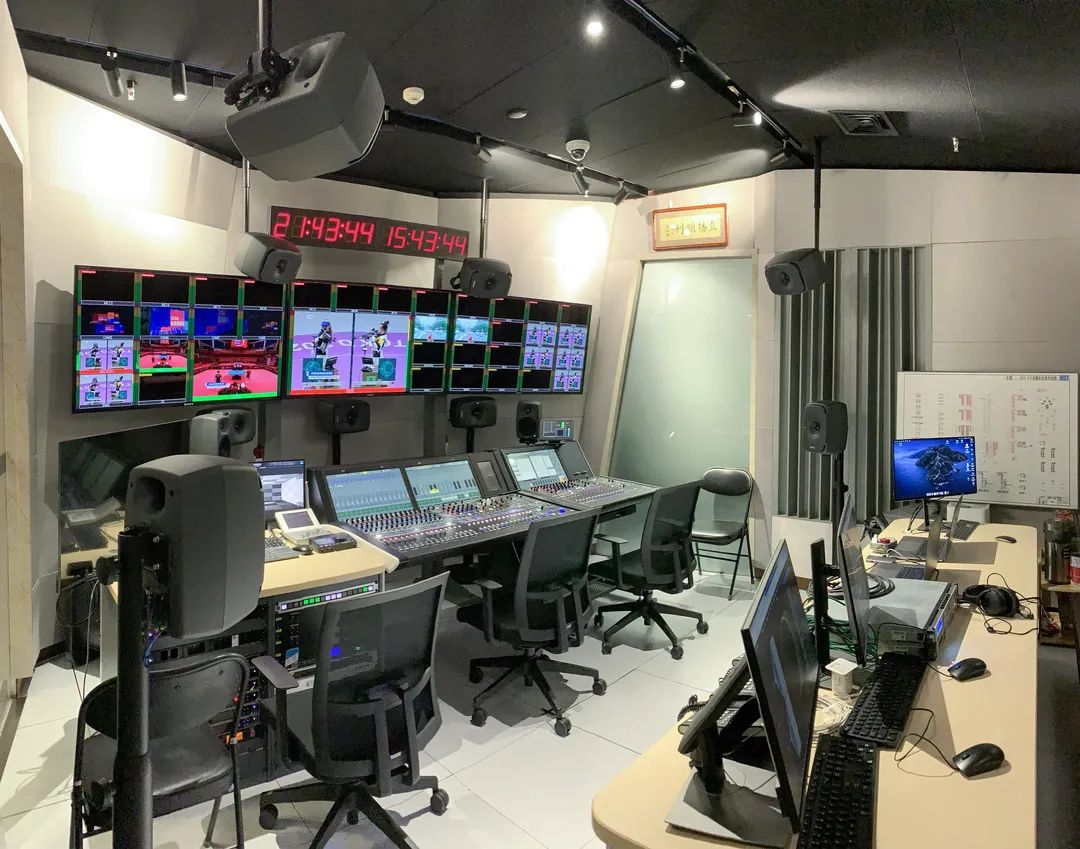

E15工作室

央视总台新址E14、E15、E17演播室群音频系统改造项目已完工，我司为此项目提供核心设备并提供系统集成、技术支持服务。

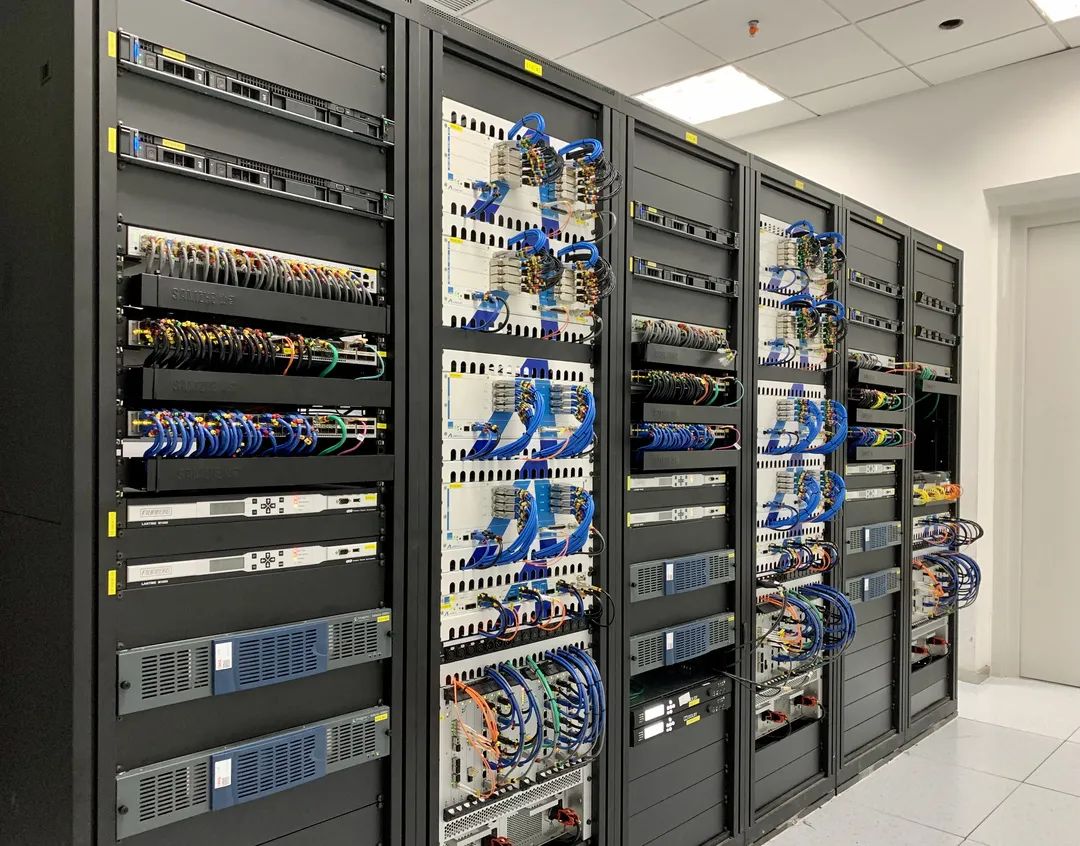

演播室集群音频立柜机房

E14、E15、E17演播室是CCTV第一个音、视频系统全IP架构的演播室集群。E15演播室按照4K超高清节目制作系统进行设计，拥有三维声监听环境；E14、E17按照环绕声监听设计。

采用IP化技术来构建新型制播系统，可以轻松地解决传统系统无法或很难解决的问题，同时又带来很多其他优势。

IP和IT产业的蓬勃发展为广电行业带来了新的机遇，与此同时，广电行业也面临一些新挑战。例如，实现网络状态智能感知、可管、可控，亦或是信号同步的实现和保证等。

此时便需要一个支持多厂家的端到端的网管、一个智能化的监控系统来做业务支撑，为IP系统的运行保驾护航

鉴于此，我们为演播室群配备了全功能的云监控，以支持对设备、信号和业务运行等的全方位检测和智能告警。

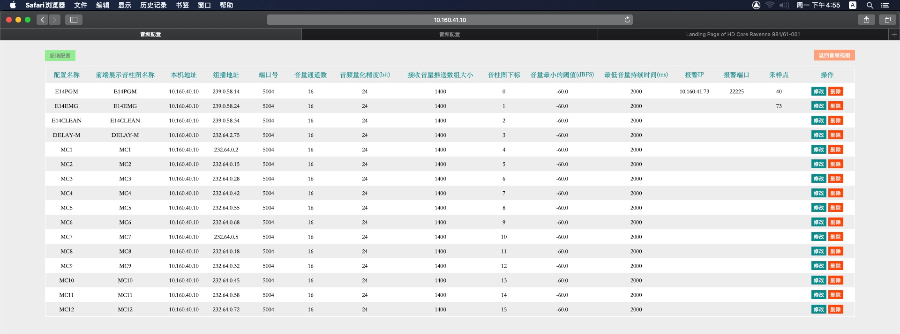

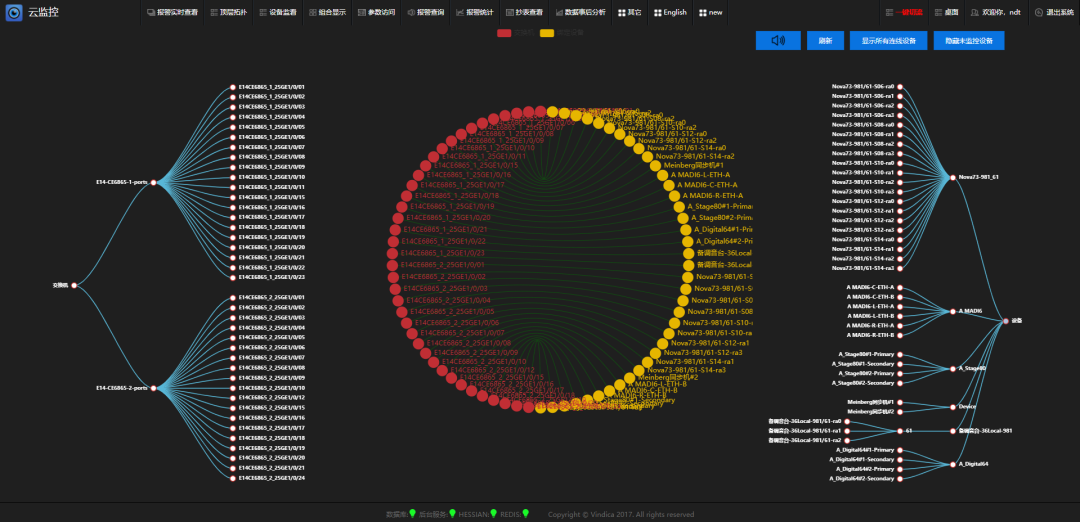

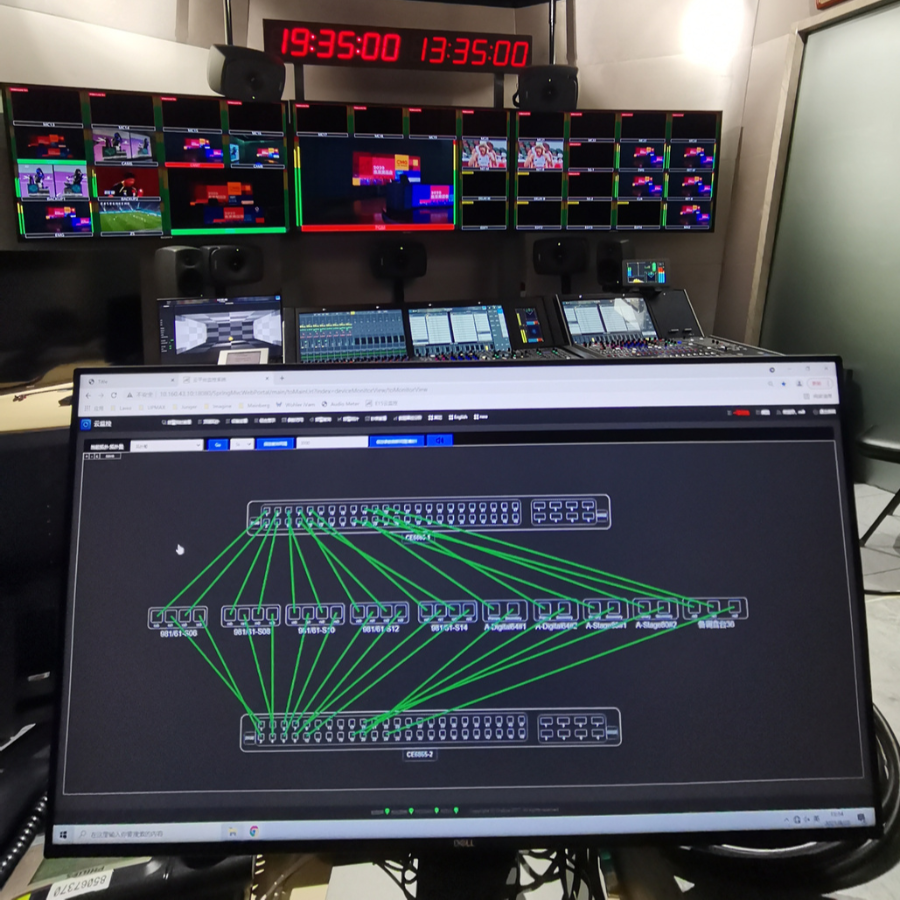

我司为此项目定制开发的监控软件，除了基本的监控功能之外，还增加了AoIP音频流解析功能，能够实时显示网络中组播音频流的声音电平，真正做到了“可视化”。

其中，IP音频流-智能解析与检测模块，负责音频流接收、解析、音频电压表计算、音柱实时展示、蜂鸣器实时告警等，提供了多种告警项逻辑组合能力

随着IP网络的设备规模日益增大，承载的业务越来越多，用户对制播IP网络的智能运维提出了更高的要求，包括监控数据拥有更高的精度以便及时检测和快速调整微突发流量。同时，监控过程要减少对设备自身功能和性能的影响，以便提高设备和网络的利用率。基于安达斯在广电IP化的技术积累，特别是近两年在SDN IP信号调度和监管控软件研发，本项目面对大规模、高性能的网络监控需求，除了沿用传统的SNMP标准技术，还选用了一种新的网络监控方式——Telemetry。

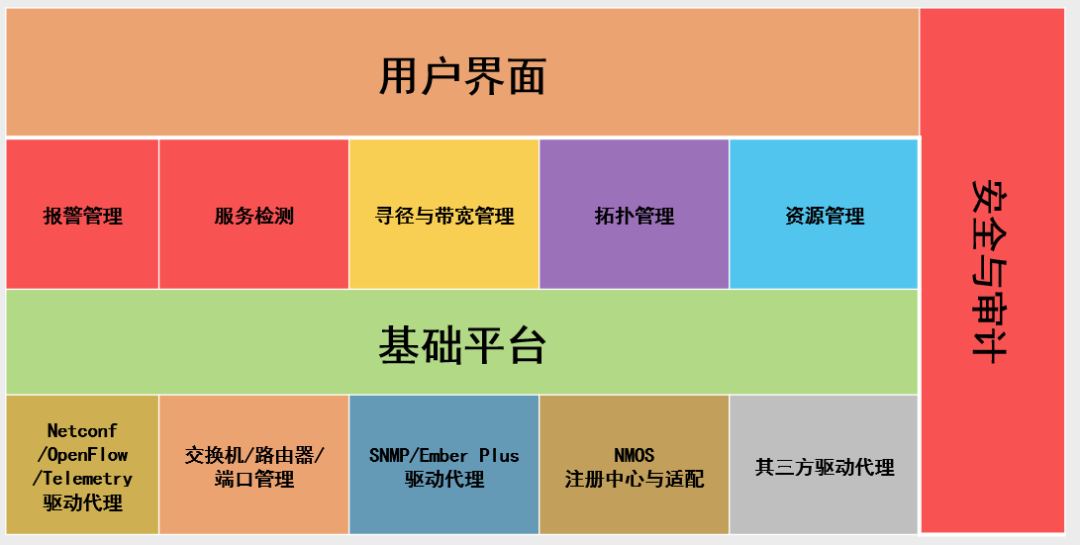

安达斯SDN的架构及南向接口之Telemetry驱动

Telemetry技术可以满足用户要求，支持智能运维系统管理更多的设备、监控数据拥有更高精度且更加实时、监控过程减少对设备自身功能和性能的影响，为网络问题的快速定位、网络质量优化调整提供了最重要的大数据基础，将网络质量分析转换为大数据分析，有力的支撑了智能运维的需要。

云监控，以其强大的检测监控能力、智能化的使用体验、直观的界面展示、全面的数据采集、分析处理能力、全面的报表输出等，屡获赞誉。作为最重要的辅助系统之一，云监控为IP音频系统实现安全播出、优质播出保驾护航。

E14、E15、E17演播室均采用Lawo mc²56 MKIII作为主调音台并以Nova73为处理核心，备调音台采用Lawo mc²36；监听系统选择Genelec GLM系列产品；话筒选择了Sennheiser 6000系列无线系统与Schoeps有线话筒。各演播室音频子系统还包含了丰富的周边处理设备。

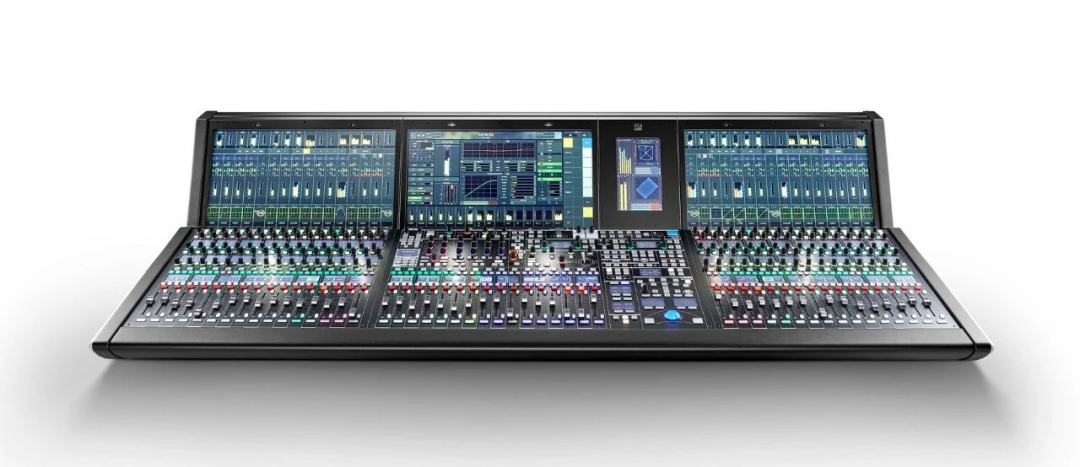

Lawo mc²56

Lawo mc²56是以全新理念设计的大型全功能调音台，它采用了21.5寸高清显示屏作为表桥，不仅电平表更大更清晰，显示信息更丰富，画质更流畅细腻，还加入了触摸操作，可单指点击打开菜单，直接完成母线分配、电平表设置和通道信号源选择等操作，操作简单上手迅速。

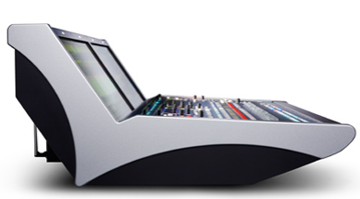

Lawo mc²36

采用与Lawo mc²56完全相同的系统硬件和高度相似的操作界面，将四张Nova73板卡集成于调音台内部，构成了紧凑一体的mc²36，它将mc²56/96上所有的功能集成于一部调音台界面之中，节约空间，开箱即用，是空间紧凑型转播车、流动电视音频制作及流动扩声系统的最佳选择。

E15演播室已于近期投入使用，参与了东京奥运会赛事直播，为新媒体客户端提供三维声节目内容。
