湖南台综合网管系统

湖南广播电视台

一、系统概述

湖南广播电视台覆盖传输中心传输监控机房系统项目（即：综合网管系统），要求对传输机房内有线电视编码复用系统、地面数字电视编码复用系统、台外直播传输系统进行质量监控。
我司提供整个传输系统的综合网管系统，将传输机房系统可进行网管的设备连接起来，创建传输系统流程拓扑图和设备连接拓扑图，实现故障在以上两图中实时直观定位显示和告警。可远程登录查看系统运行情况，对各环节设备告警进行分级自动上报，同时以短信、微信和语音电话等方式通知相关责任人处理。对系统安全运行情况和数据进行汇总处理，输出月度、季度和年度报表。

二、系统特点

综合网管系统是我司自主研发的系统监控软件，结合了公司多年来在数字电视端对端传输与通信产品及系统集成方面的经验，具备专业的系统状态监控、报警信息集中展示能力，可以辅助用户轻松实现整个系统的运维管理。

1、集中化的设备管理能力

综合网管系统支持SNMP、网页、串口、GPIO等多种通讯方式，可以将不同接口的设备进行集中化管理。
纳入综合网管系统的设备，如下表所示：

序号	设备名称	监控接口
1	多通道卫星接收机	网口
2	卫星接收机/解码器	网口
3	分配器	网口
4	光收发模块	网口
5	标清编码器	网口
6	标清编码器	网口
7	高清编码器	网口
8	高清编码器	网口
9	矩阵	网口
10	以太网交换机	网口
11	复用器	网口
12	复用器	网口
13	消息网关	串口
14	光电烟雾传感器	GPIO
15	温湿度传感器	网口
16	摄像头	网口

表1：纳入网管系统的设备清单列表

2、直观的可视化图形界面

综合网管系统可以根据系统中设备之间的逻辑关系来创建拓扑图，提供更加直观的展示方式，并将实际设备和拓扑节点相关联。当设备产生报警时，可以在拓扑图关联节点上直接查看设备报警信息。
通过拓扑图用户可以再系统全局状态、分系统状态、设备、板卡等多级之间进行切换跳转，直观的呈现系统各设备之间的逻辑连接关系。

3、全局状态一览

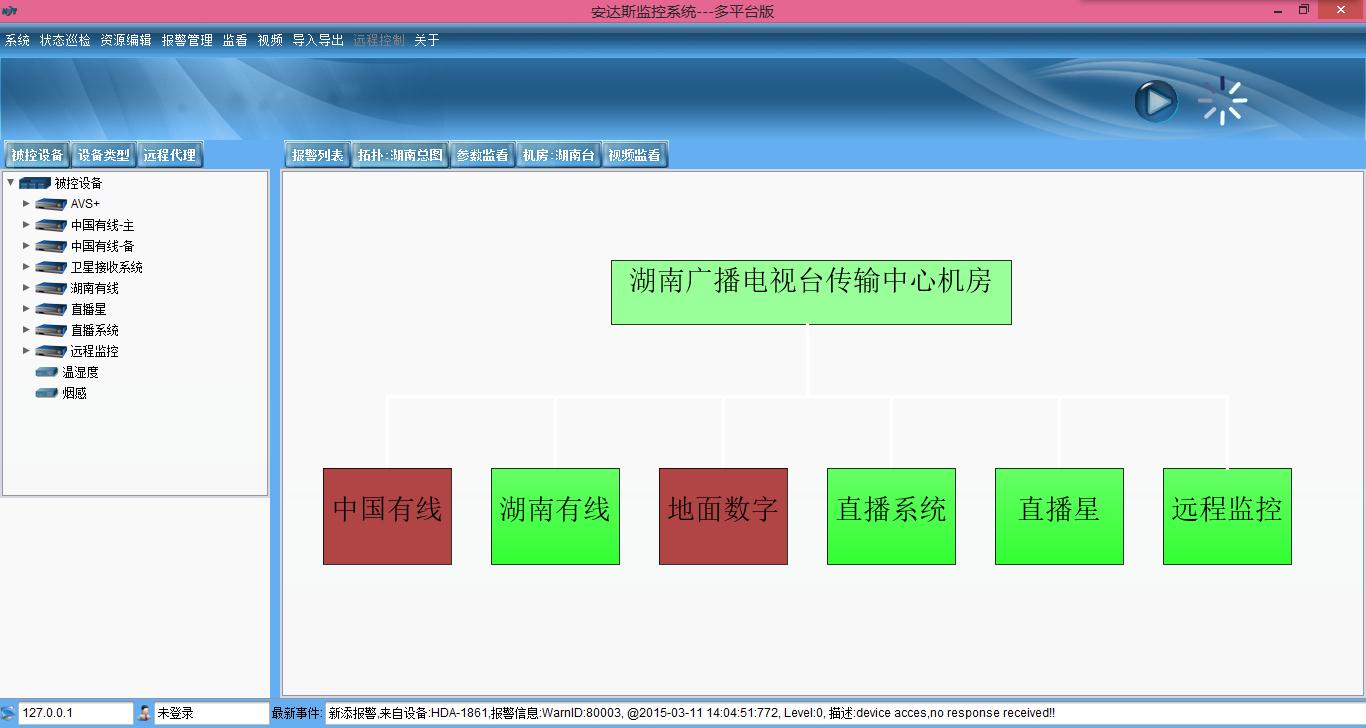

图1：全局状态展示

4、分系统状态信息

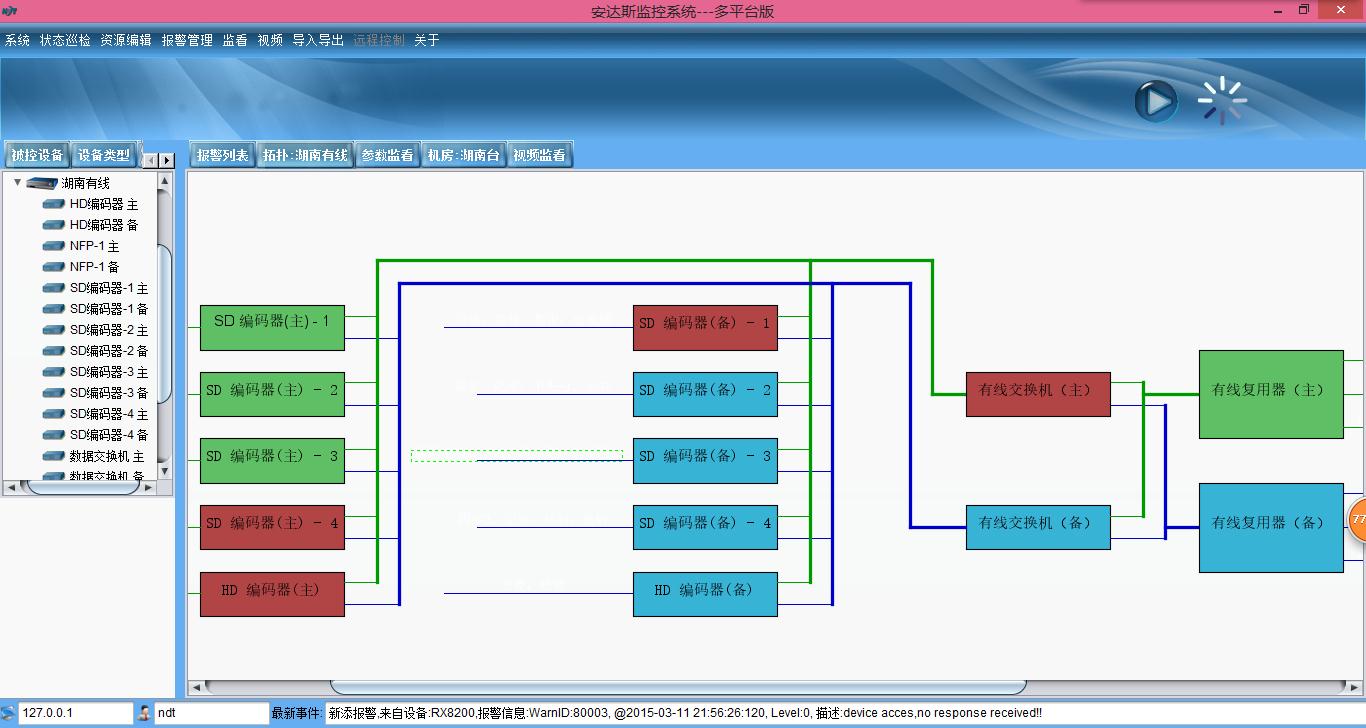

图2：分系统状态展示

5、全方位的报警模式

综合网管系统具备全方位的报警模式以及多样化的报警通知类型,除了现场的声光报警方式外，还提供诸如：微信平台、短信网关、语音合成电话等报警通知手段。针对短信、微信等报警策略可单独设置，只有满足预设条件的报警信息才会发送到指定用户手上，确保用户即使远离现场也能第一时间知晓系统的运行情况，推进故障的及时处理。

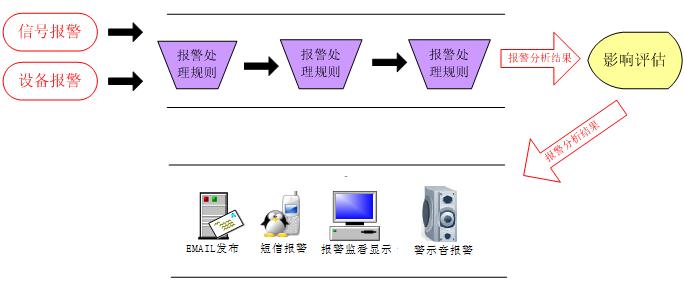

图3：报警处理流程

6、完善的数据处理手段

综合网管系统提供丰富的数据处理手段，包括：报警信息的实时监看、查询、统计、抄表、参数调整等等，可以满足不同用户对系统报警信息的个性化处理要求；可对指定的设备参数作长时间的采集记录，用户通过对数据进行深入的统计分析，为掌握电视节目播出的全面状况提供充分的依据，并为相关管理部门提供参考。

7、本地报警统计查询

统计查询的结果可以通过图形、列表等方式直观呈现出来。

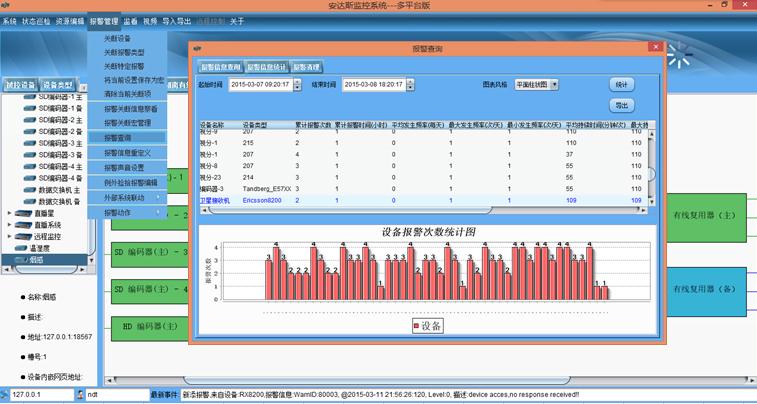

图4：报警统计查询

8、远程报警统计查询

用户可以通过安卓客户端、Web客户端等方式远程登陆综合网管系统进行报警信息的统计查询，了解系统运行状态。

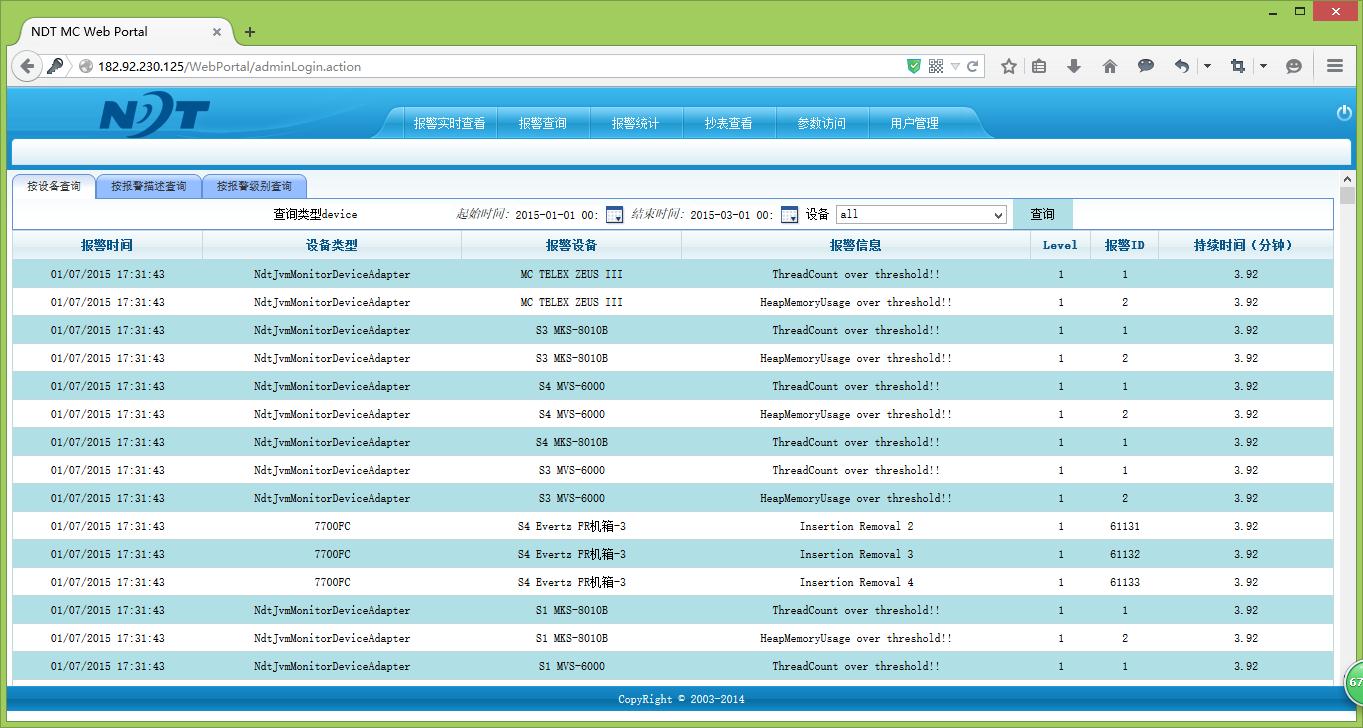

图5： Web客户端

9、参数远程调整

用户可以通过安卓客户端、Web客户端等方式远程登陆综合网管系统进行设备参数的实时调整修改。

图6：设备参数远程控制

10、机房环境监控

设备机房作为整个系统的数据中心，是整个系统的物理保障，机房安全因此尤为重要。综合网管系统从宏观的视频监控和微观的温湿度监控两方面入手来保障机房环境的安全:在传输机房设备区安装多个摄像头，对机房的人员进出情况进行实时监控；在机柜、天花板安装温湿度传感器和广电烟雾传感器，对机房温度、湿度、烟雾信息进行实时采集监控、预警和告警。

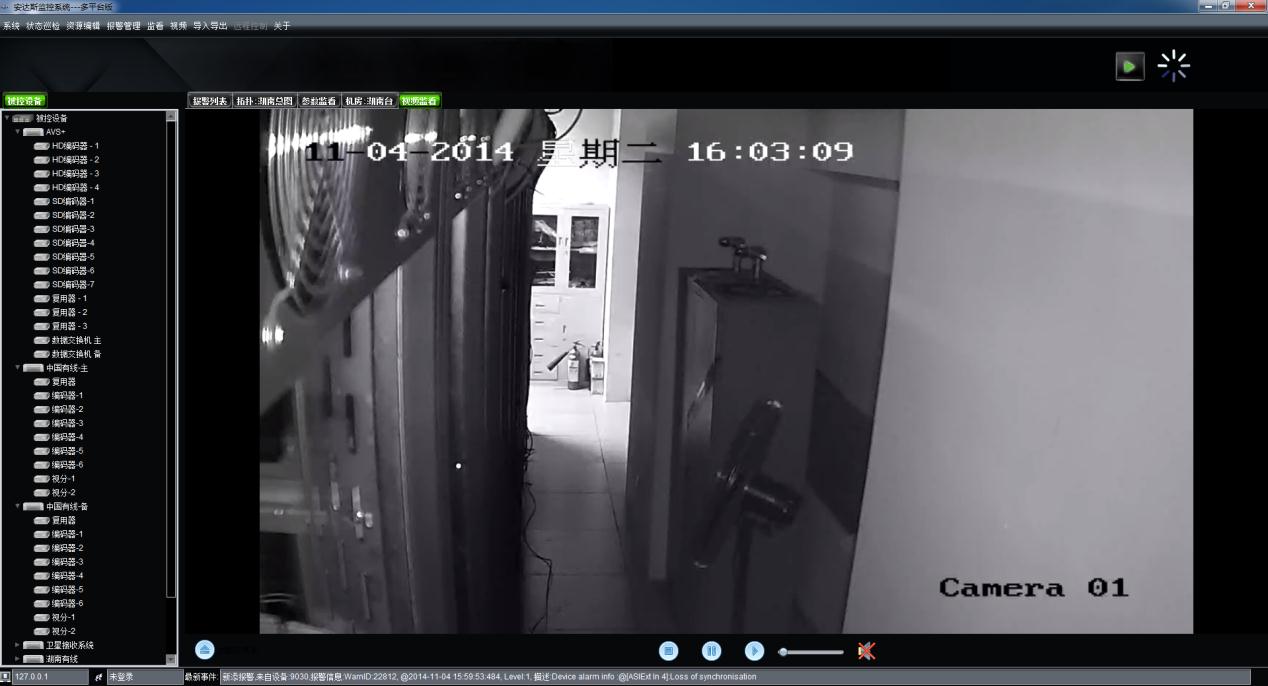

图7：机房监控视频播放
