云监控在央视移动外场IP音频系统中的应用

中央电视台

一、背景

发布于2013年的AES67现在已经是AoIP互联互通的正式标准，在行业内受到了巨大推动。AES67已经获得了关键多数厂商的支持，完全符合 A ES67标准的技术提供商越来越多，此外还有一些兼容AES67标准的版本。有远见的设备制造商已经完全接受了AES67。AES67支持互联互通，广电用户可以使用支持AES67标准的音频设备来构建统一的网络音频系统。 基于上述技术趋势和行业发展，央视音频部与我们联合开发一个智能化统一控制平台，针对的是基于AES67的专业化的音频制播系统。

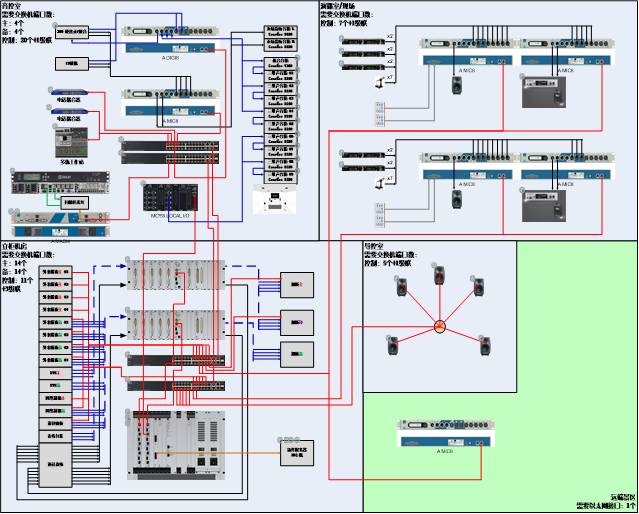

系统框架设计图

为保障韩国平昌冬奥会等节目安全优质的直播，我司为中央电视台移动外场4K/HD演播室视音频系统专门设计了EFP音 频系统设计方案，提供了Lawo MC²36和Lawo MC²56等高性能调音台，建设了两套能够承担外场大型体育赛事 包装类节目制作的外场音频制作系统，融入AoIP技术，互联互通，以应对不同规模的节目制作需求，同时，我们为其配套提供了新研制的云监控软件，以提高这套系统的可管理性和智能化水平。

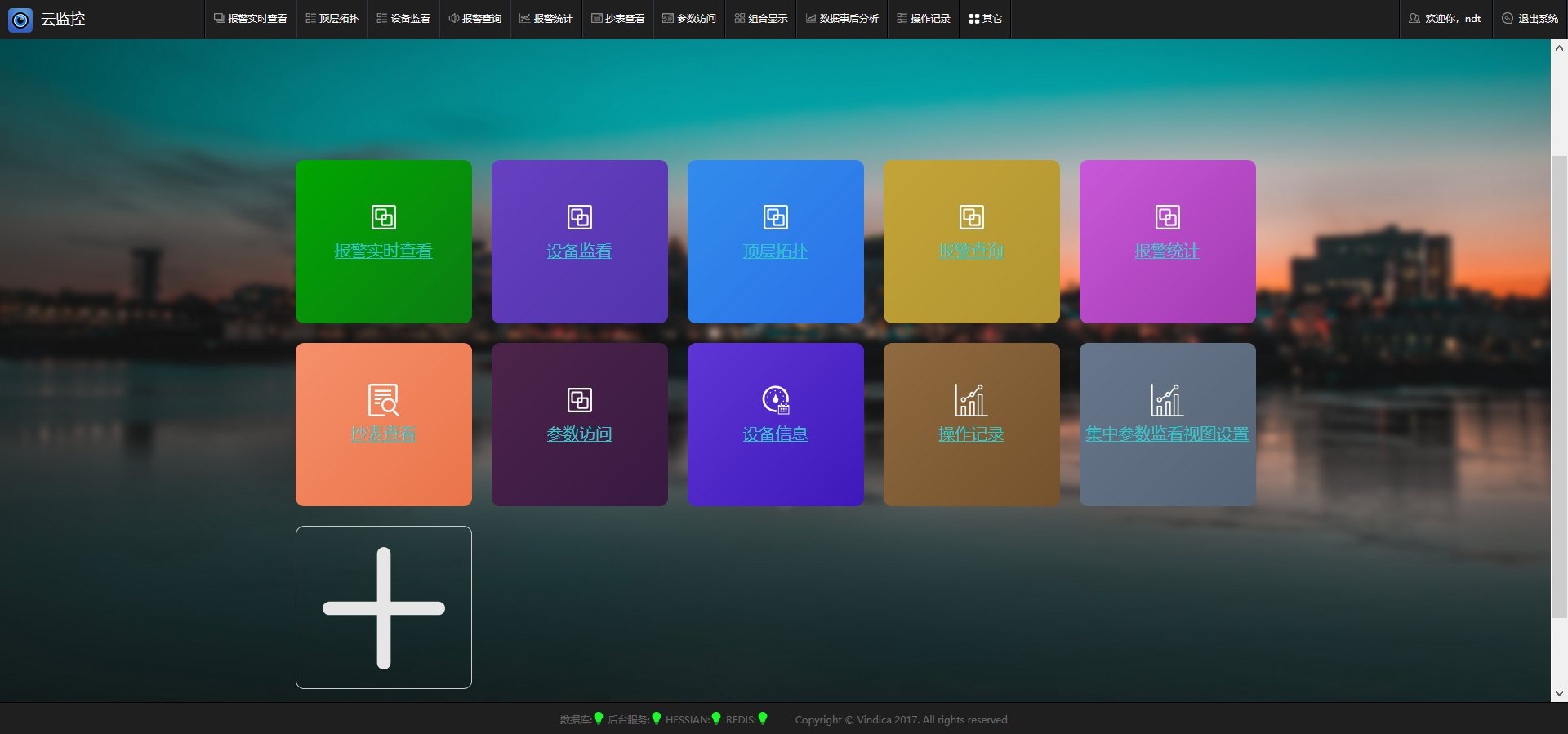

云监控首页样式

二、系统功能

1、软件功能

（1）IP环境下系统状态直观形象的实时展示；
（2）IP化的音频流的检测；
（3）音频信号的调整、调度和分发；
（4）IP环境下设备的智能发现；
（5）完备的设备监控能力；
（6）完备的信号检测能力；
（7）完备的网络监测能力；
（8）数据采集和数据分析能力，包括汇聚、存储、建模、处理和运营推荐等；

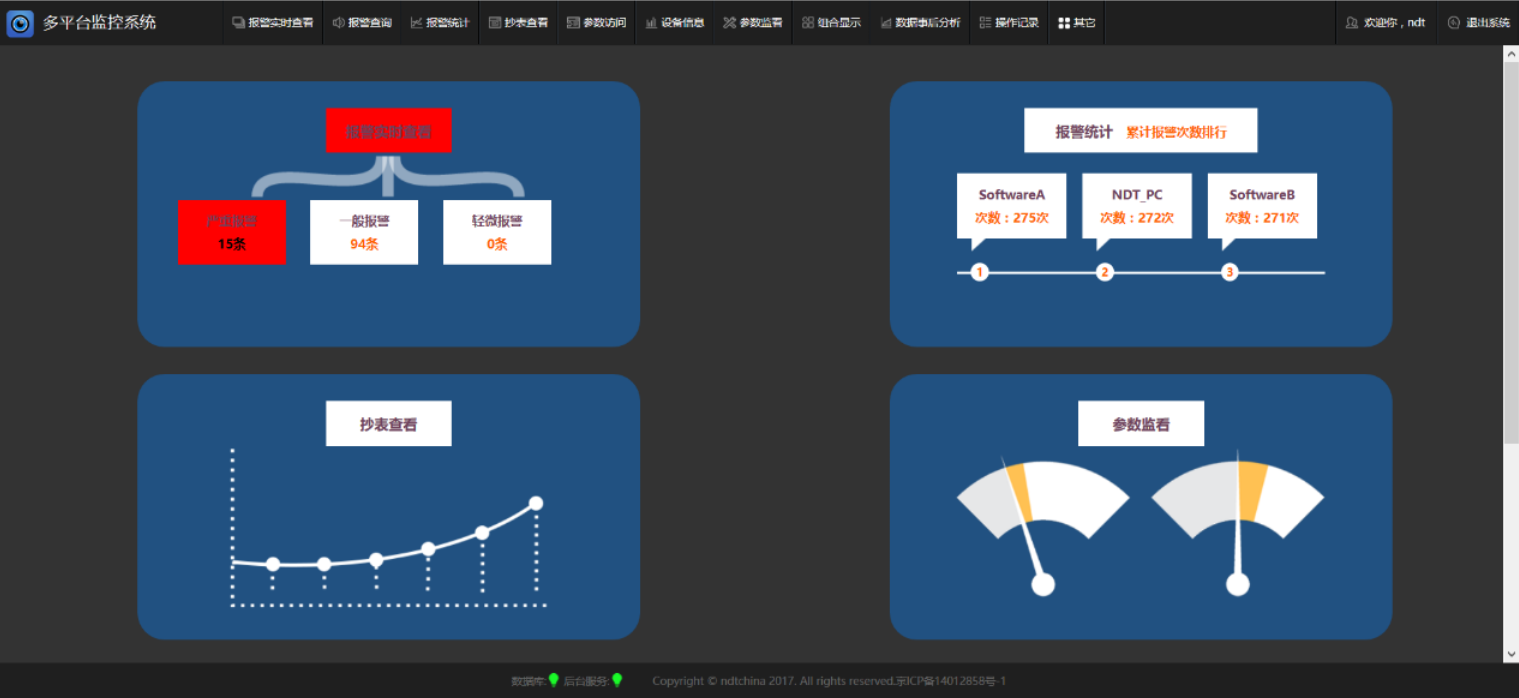

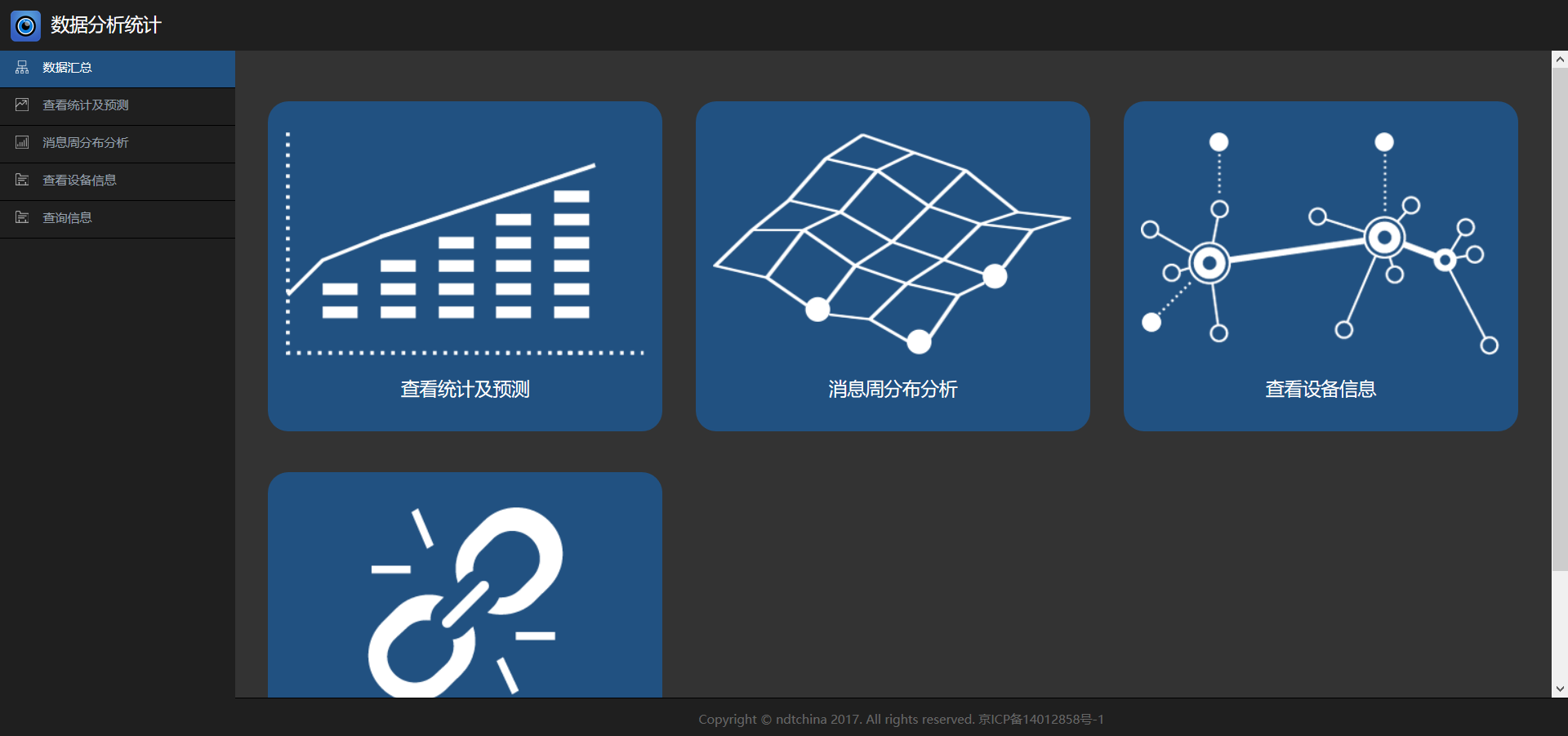

大数据分析能力

2、非功能性需求

（1）易用；
（2）用户界面可定制；

组合显示

三、系统特点

1、实时直观形象的状态呈现——动态拓扑连线

（1）连线，反映设备间网络的连接关系；
（2）连线不同颜色，绿、黄、橙、红等反应不同的端口就换季的流量信息；
（2）流量可依据不同门限告警；
（2）灰线，意外的连接中断发生后，原来的彩色连线将变灰，辅助快速诊断和故障恢复；

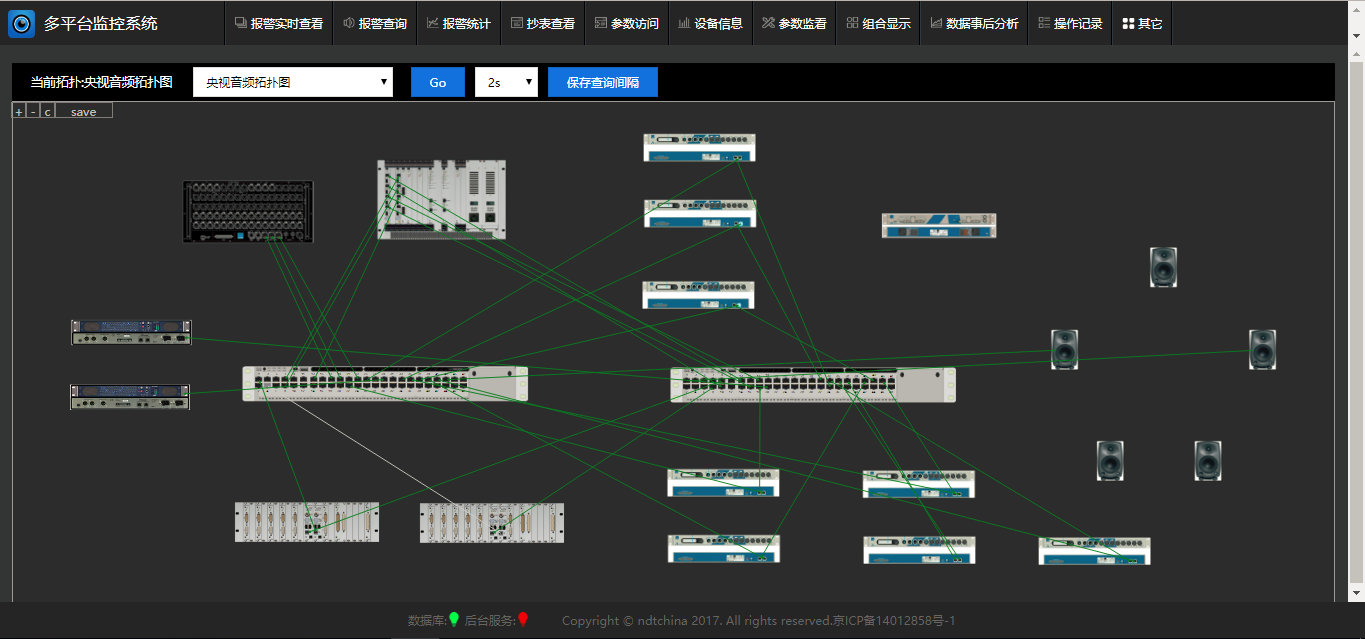

动态拓扑连线图

2、实时集中监看

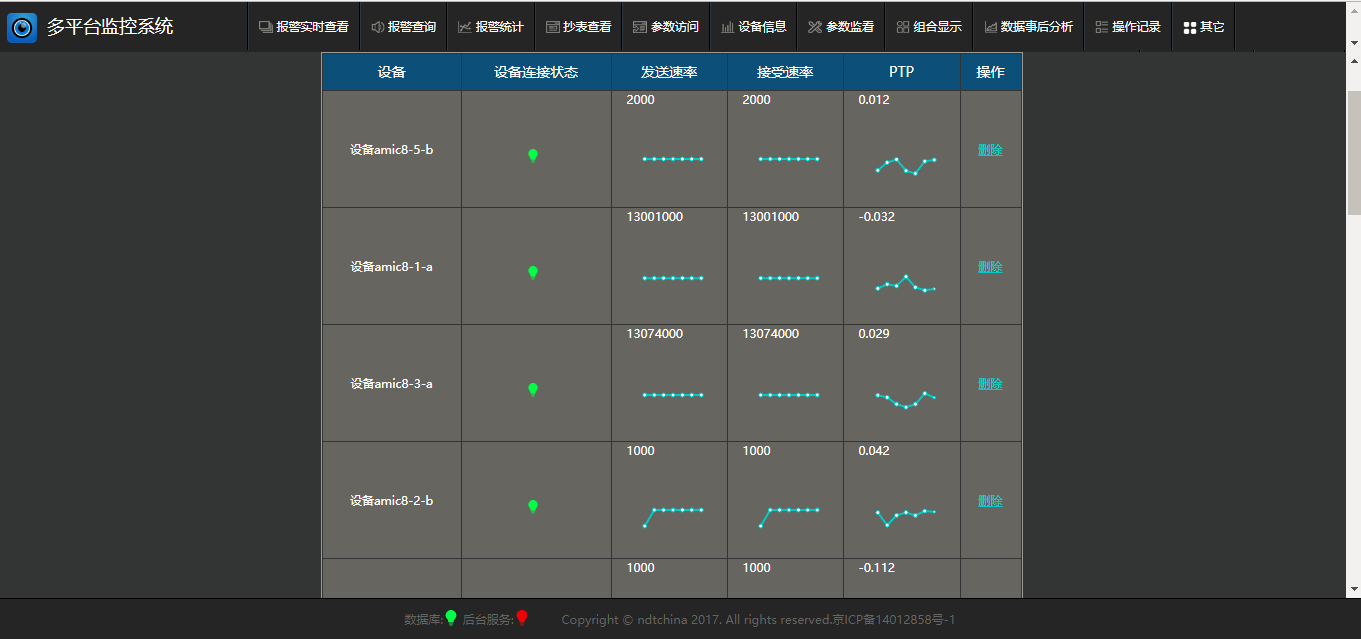

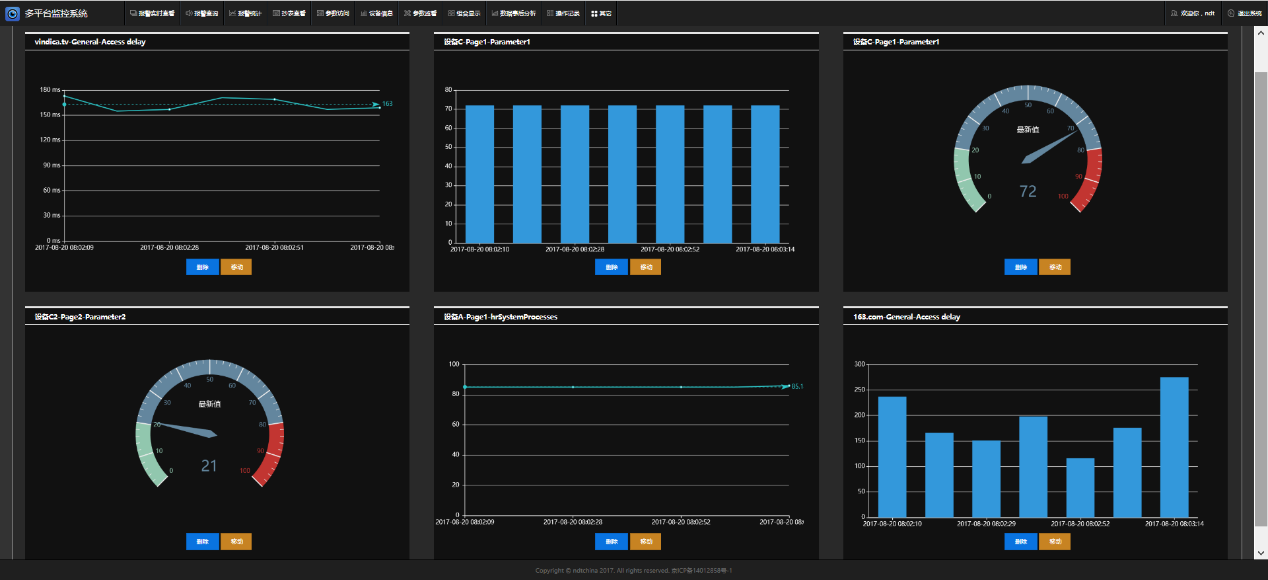

实时集中监看

3、参数访问

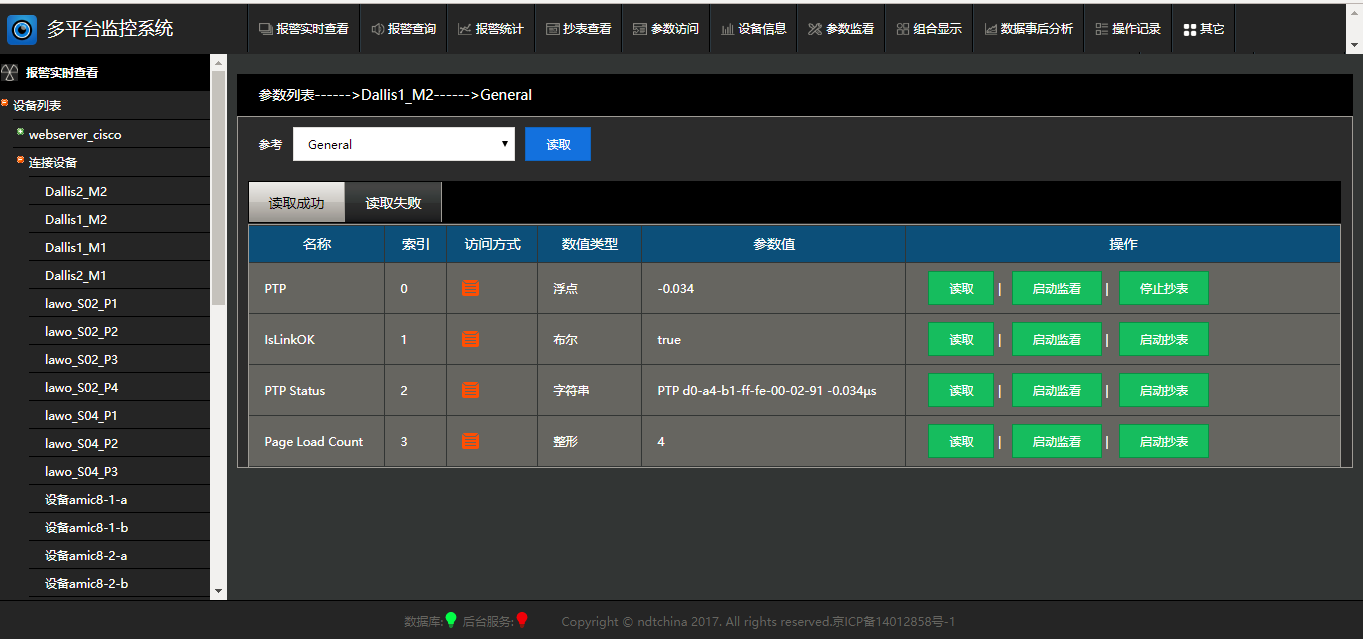

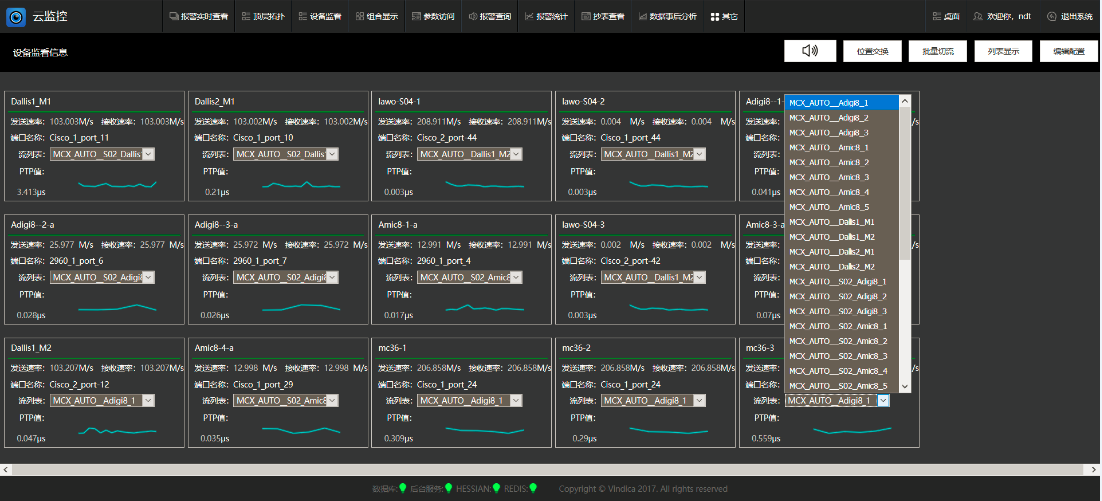

参数访问

4、云监控—强大的事后数据处理能力

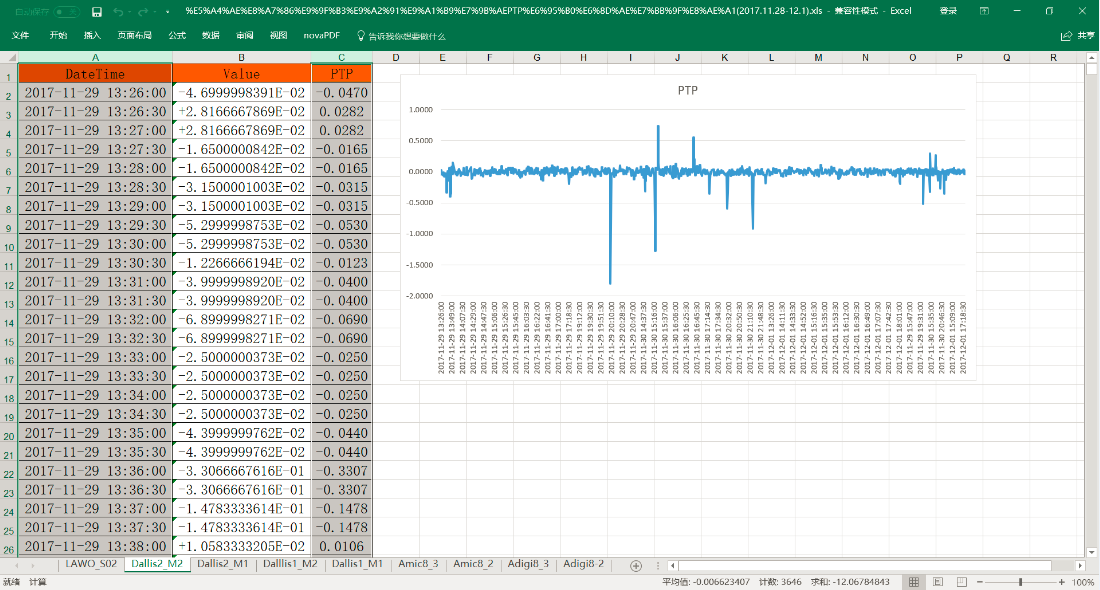

抄表及报表生成

四、云监控参加崇礼国际自由滑雪的制播

2017-2018中信国安·国际雪联自由式滑雪及单板滑雪U型场地世界杯

云监控参与崇礼国际自由滑雪中的制播

五、云监控参加平昌冬奥会的制播

2018年2月9日冬奥会在韩国平昌郡举行

化繁为简，可定制的虚拟桌面让使用者更易上手入门

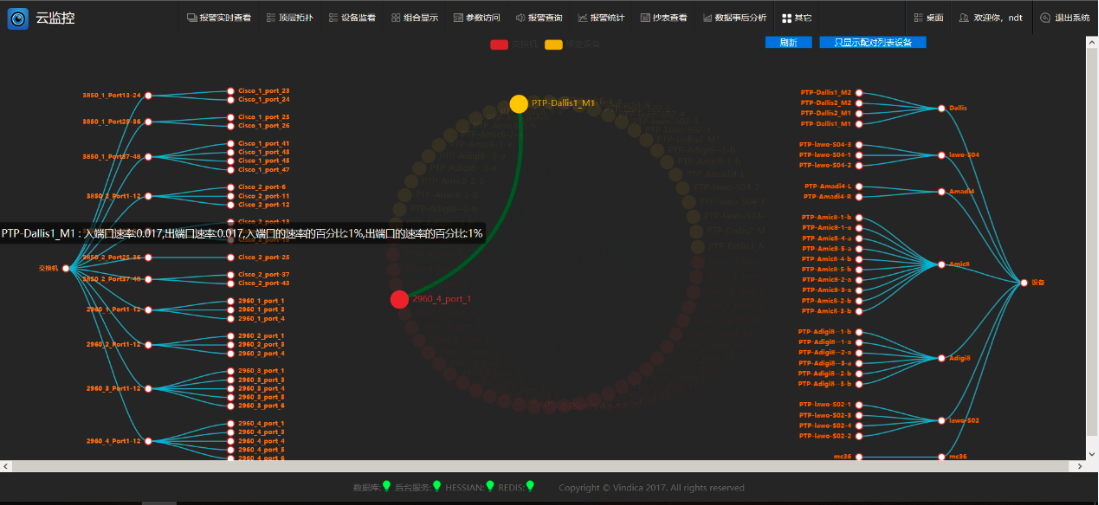

直观的网络流检测和告警信息呈现（环形图）

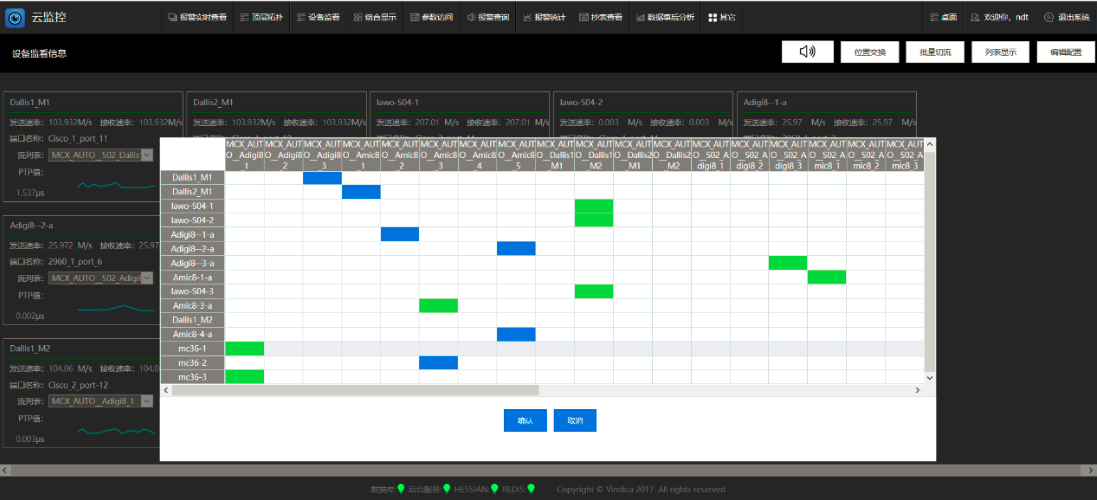

流切换，批量一键切换

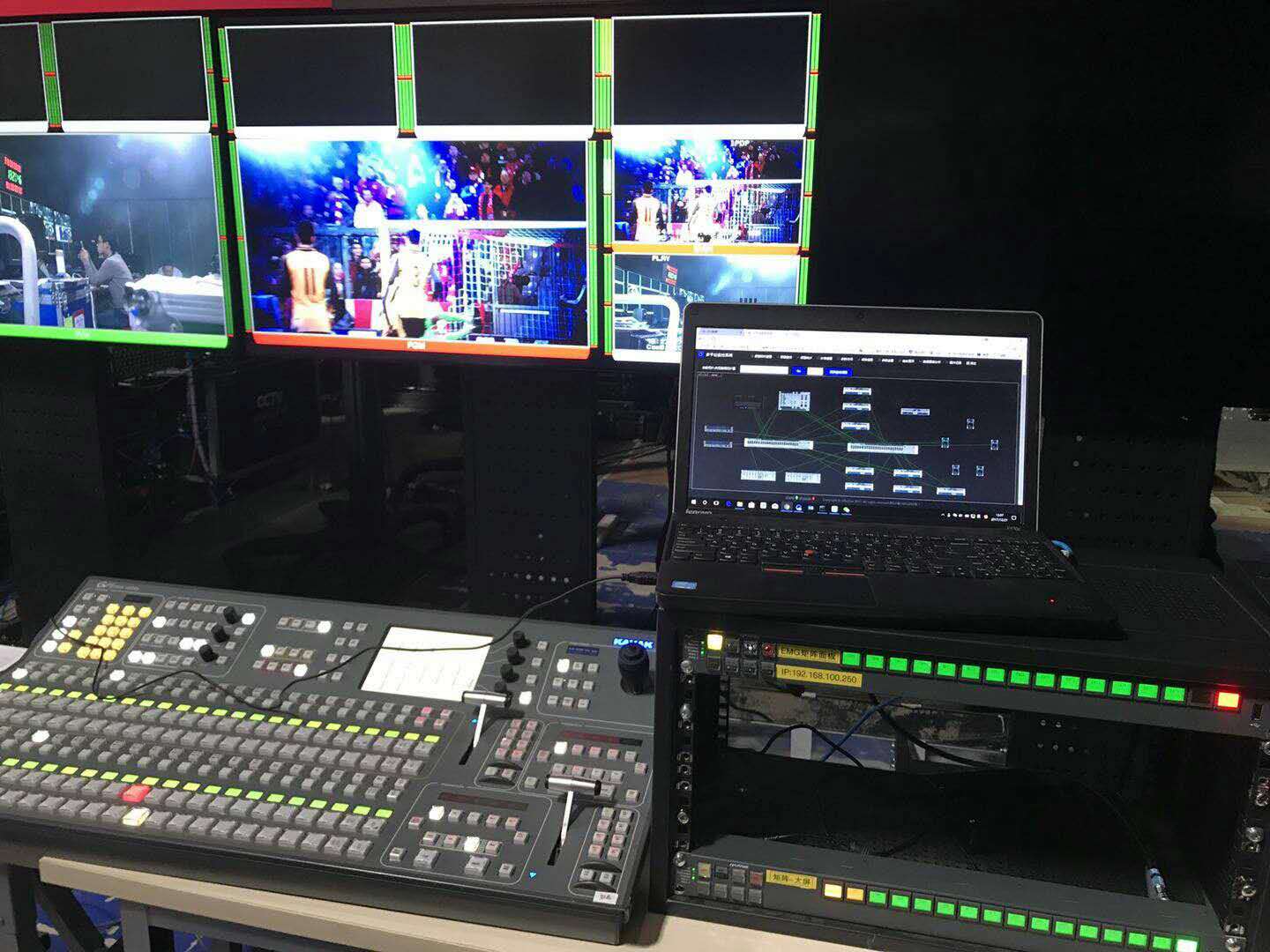

设备集中控制监看面板

六、项目历程及使用效果

云监控项目于2017年中至年底完成系统本身的调试和测试，并跟随移动外场IP音频系统一起于2018年交付使用，一直稳定运行至今。 2018年期间，云监控软件与移动外场IP音频系统一起参加了冬奥会现场制播，亚运会，世界杯等重大节目制播活动。其强大的检测监控能力，智能化的使用体验，直观的界面展示、全面的数据采集、分析处理能力，全面的报表输出等，获得了多方赞誉，特别是一些来自其他国家的节目制播团队、设备生产厂家等同行专家的赞许。 云监控作为最重要的辅助系统之一，为央视移动外场IP音频系统实现安全播出、优质播出保驾护航。 本软件与移动外场IP音频系统一起，荣获2018年度广播影视科技创新二等奖。

获奖证书

客户怎么说 ？ 请参见：《现代电视技术》 2019-5 针对大型网络化音频系统的监控系统设计浅析
