广东电视台智能总控---矩阵可视化切换系统

广东广播电视台

一、项目概况

上世纪九十年代初广东电视中心落成启用，广东电视台模拟总控系统承担起全台信号调度重任。新世纪初利用九运会的契机台里对总控进行了部分数字化改造，形成了单数字大矩阵为调度中心结合部分模拟小矩阵的技术模式。近几年随着台里业务的飞速发展，高清和网络信息化技术的普及，安全播出要求的提高，目前的总控系统已经无法适应发展的需要，迫切需要重新思考、设计和打造支持广东台发展的全新的智能型高技术总控系统。
我公司根据广东电视台的实际需要，为客户提供新总控系统的设计集成工作。
总控系统是台内、台外信号数据的汇聚地，台内与播控系统、制作部、新闻中心、电视剧中心等息息相通，台外与网络公司、电信、发射台、微波总站、卫星地球站等紧密相连。解决好台内外信号数据的传输、联接、交换和处理等环节是系统设计的关键技术问题，是这次总控系统的关键。

二、系统的组成与应用

图1：总控系统组成及应用

总控是全台信号和媒体数据处理、传输与交换的中心枢纽，而实现该项功能的核心设备是矩阵，系统包括有核心矩阵、功能矩阵和中频矩阵。
核心矩阵采用主备双矩阵结构，主核心矩阵采用Leitch128*128，备核心矩阵采用Evertz270*180。同一信号的主备信号分别连接主备核心矩阵，这样可以确保单个核心矩阵损坏或者维护时总控系统的正常运作，实现较高的安全等级。
功能矩阵包括演播室矩阵、监看矩阵、T矩阵和独立的境外矩阵。监看矩阵用于内部监控送演播室和送播出中心的信号；T矩阵用于三个控制台的技术监控；境外矩阵专门处理一些境外节目信号源，它是独立的矩阵，与其他矩阵没有任何联系，以确保播出的安全性。

三、总控目前的矩阵类型：

Leitch矩阵，如：Platinum、Panacea、Integrator
　Evertz矩阵，如：EQX矩阵
　Quintech中频矩阵，如：Quintech XRM 2250

四、矩阵可视化切换功能特点

广东电视台矩阵可视化软件是一款电视墙屏墙信号调度软件，其主要价值在于，应对复杂的信号链路、多矩阵、多级系统的调度的需求。
其主要功能包括：

1、可视化切换

模拟电视墙布局，通过拖动的方式实现信源的切换，信源的变化为所见即所得的方式。

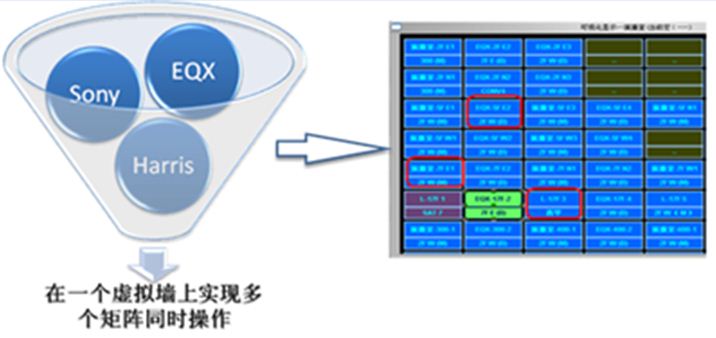

图2：在一个虚拟墙上操作多个矩阵

2、个性化端口保护

为了防止误切而带来的影响与损失，系通过支持端口保护，在界面保护的同时，也可在矩阵面板上进行保护，防止误操作。

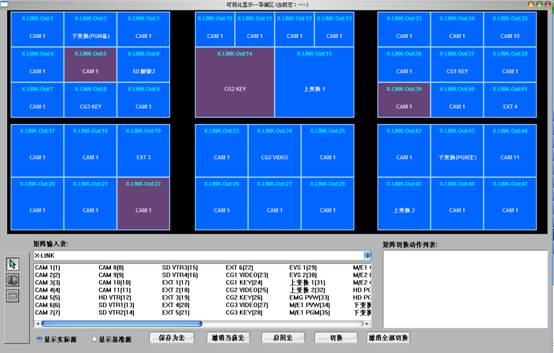

图3：矩阵出端口保护

3、视频追踪

即视频的一键监看，用户点击可视化电视墙上的监视区域，在其值班对应工位的监视器上即可看到信号源信息。在可视化软件的虚拟电视墙上点击一个区域，则对应区域的电视信号除了照常传输外，立即切换到其值班员工位边上的监视器和TEKTRONIX示波器上供其监看，每个工位都具备该功能。

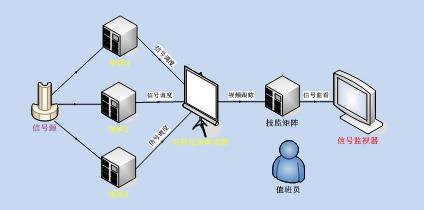

图4：视频一键监看

4、多场景切换

节目制作前，可以先将可能使用的布局制作出来，形成系统节点快照，不同的系统节点快照可通过宏调度进行切换。节目制作时可根据需求启用不同的宏调度信号来实现需要的制作场景。轻轻松松一键完成场景切换。

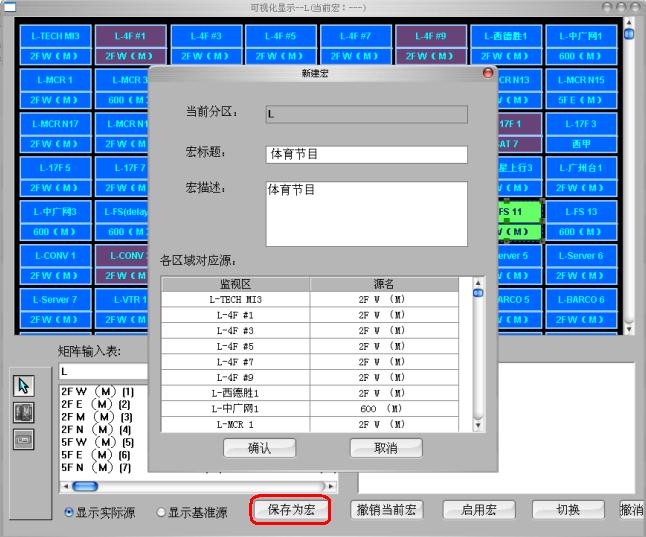

图5：宏切换

五、使用效果

整个项目集成在2008年6月开始，并于当年的7月即投入使用。系统安全可靠，操作灵活方便，很好的承担了广东电视台在北京奥运会期间大量的任务需要，受到台里的一致好评。
