上海文广第一财经G01演播室网管系统

上海广播电视台

一、总体介绍

上海文广第一财经GO1演播室承担演播室节目录制、演播室节目直播的功能。各个音视频系统都配置有完善的信号路由切换设备、信号监看设备，可独立实现各自的技术功能，同时各系统之间通过路由切换台实现信号灵活调度，以实现不同类型节目的录制及播出要求。
新演播室相比以前，一个突出的趋势是系统包含了更多的设备，这些设备来自不同厂家特性各不相同，系统的复杂度日益增大。
这些趋势要求有一个集中的监测系统来辅助实现对现代化广电设施的成功监管。为了实现安全播出，优质播出的目标，有必要建立全系统设备监测报警系统，该系统需要具备对广电设施进行全面的状态监测以及报警信息多样化展示的能力。
多平台监控系统就是我司按照这个市场需求开发出来的功能全面、使用更灵活方便、更符合客户需要的监测系统。

系统相关设备：

•周边设备Snell Wilcox
•切换台 GrassValley Kayak
•调音台矩阵 Studer OnAir3000
•画面分割器 Evertz Vip系列
•光发、光收模块 Evertz 7700系列
•温湿度传感器 长英科技LTM9950

二、系统特点

1、系统组成

(1)演播室监控网管系统
系统功能：实现对演播室设备的实时监控，从故障产出到警报发出在3秒时间完成，并可以根据报警准确、迅速定位故障。

图1：监控系统界面展现图

(2)信号对比
系统功能：实现对播出输出的2路信号进行质量、一致性检测。在任何一路发生信号丢失、 静帧、黑场等故障时，及时发出报警；在正常节目时间，2路信号发生不匹配的情况，及时报警。在广告时间，智能截留警报，从而实现监控与播出业务的紧密结合。

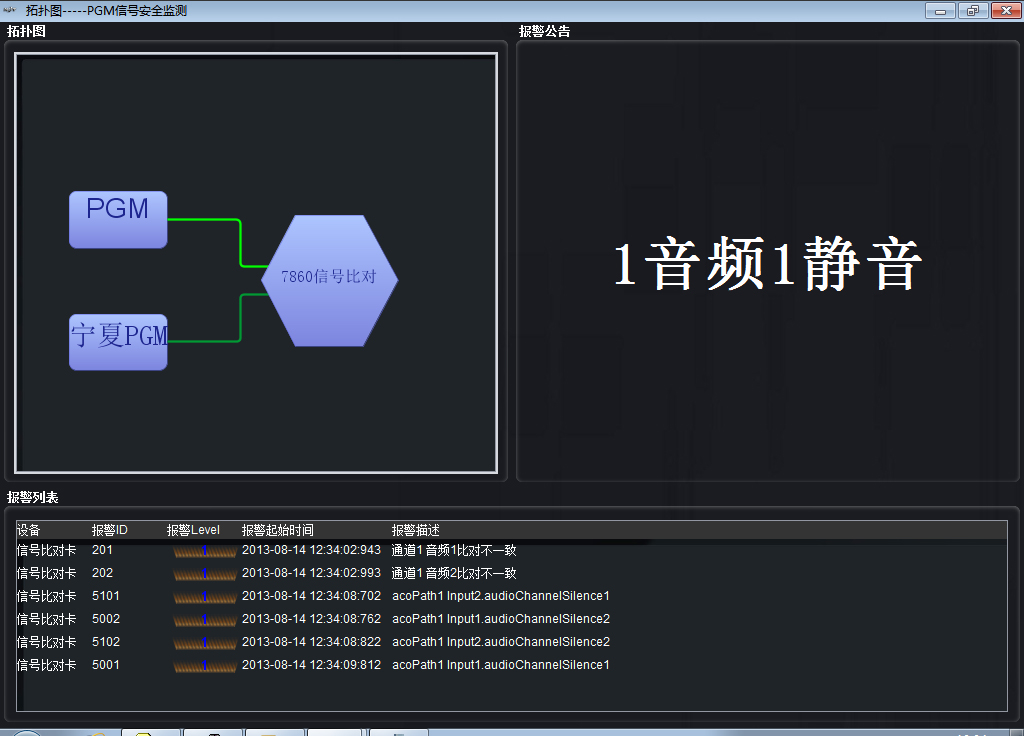

图2：监控系统信号对比图

2、实时性

系统满足广播电视台对设备监测的具体需求，监控系统界面展示直观形象，监控的操作符合台里的操作习惯。
实时的捕捉节目播出流程内的重要报警信息，从故障产生到警报发出平均3秒时间。

3、准确、迅捷性

与工作人员熟知的信号流程拓扑图紧密结合，快速导航至物理设备位置。
层次鲜明，在集中保障播出的时候，可以通过快捷键快速跳转到核心设备拓扑，展现播出核心设备的当前状态。

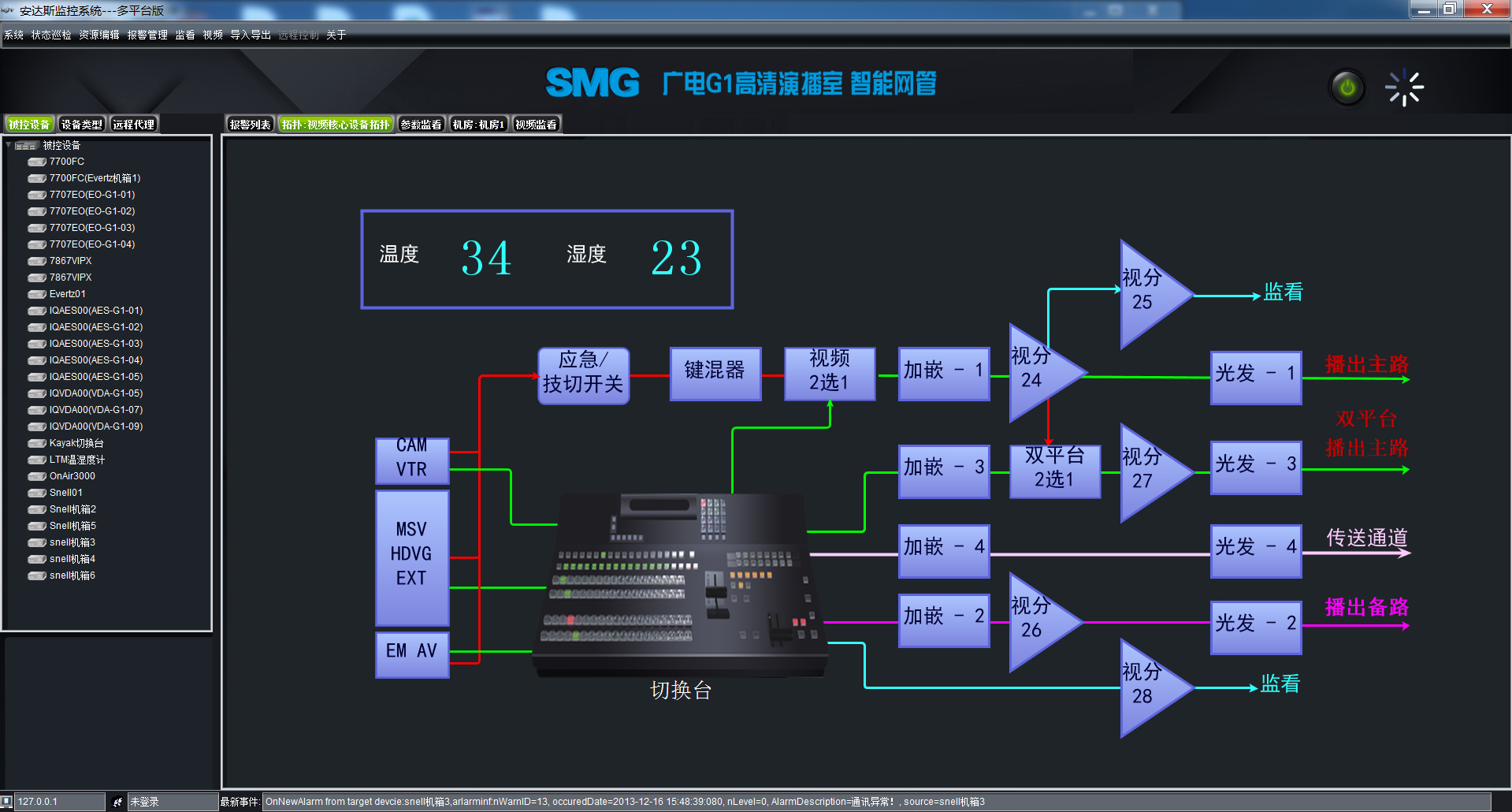

图3：视频核心拓扑

4、专业性

(1)动态联动、智能报警――贴近实际工作
背景：G01演播室，在日常的播出业务中，送出2路信号，PGM信号与双平台PGM信号，这2路信号在正常的节目时段是同一内容，而在广告时段各自播放自己的广告内容。
需求：演播室需要保证播出送出信号的正确性、一致性。在正常的业务时间，双平台PGM与PGM输出的是同一信号，这时候就要求严格保证2路信号的一致性，在发生不一致的情况，要及时报警。同时，在非正常业务时间，例如广告时段，2路视频输出的是不同信号，这时候就要求监控系统对‘一致性’报警进行截留，待广告时段结束后再恢复‘一致性’报警。
方案设计及解决：
◆ 信号比对模块，采用了Evertz 7860信号比对模块，此板卡模块除了可以正常检测信号 的丢失、静帧、黑场、音频丢失、静音等传统参数外，更可以检测2路信号的一致性，在2 路信号发生不一致的情况，发出警报。
◆ 信号比对系统，除了传统的监控检测功能外，更实现了与切换台的联动功能。切换台 在发生业务切换时，发送切换通知给GPI信息采集模块，GPI信息采集模块通知监控系统，业务触发，监控系统根据当前的触发信息编码决定报警的产生与截留。

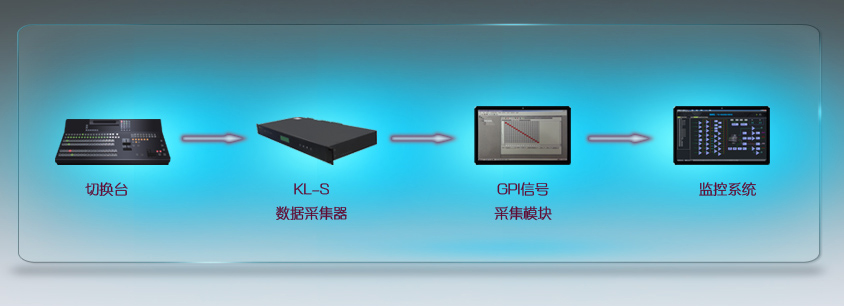

图4：信号对比系统工作流程图

最终实现:
◆ 监控系统与播出业务，通过切换台环节，实现了智能联动，在节目的正常播出时 段与广告时段，分别采用不同的报警策略，如此，智能网管系统既实现了对节目使用的设备的实时监控，又实现了与实际播出业务的无缝衔接。
◆ 在功能的实现中，未增加任何人工干预的环节，做到真正的智能与便捷，达到真 正为用户分忧之目的。
(2)系统易维护
程序在内部结构上采用插件结构，新设备的加入不会影响原有系统的稳定运行。监控系统的所有配置资源都可以从监控系统中导出并单独存放为XML文件，故障恢复时只需要导入XML文件就可以进行监控系统还原，极大减少了故障恢复时间。
(3)系统可靠
系统工作可靠性：监控系统采用设备轮询的方式去读取设备状态参数，确保不会漏掉设备的任何报警信息，并可以设置设备的巡检频率，在保证报警信息时效性的前提下又不影响设备的正常工作。
(4)灵活实用
针对不同业务，比如演播室节目制作或直播，视频或音频，可选择不同的业务的界面，不同的使用人员可以选择不同的关注点进行呈现。

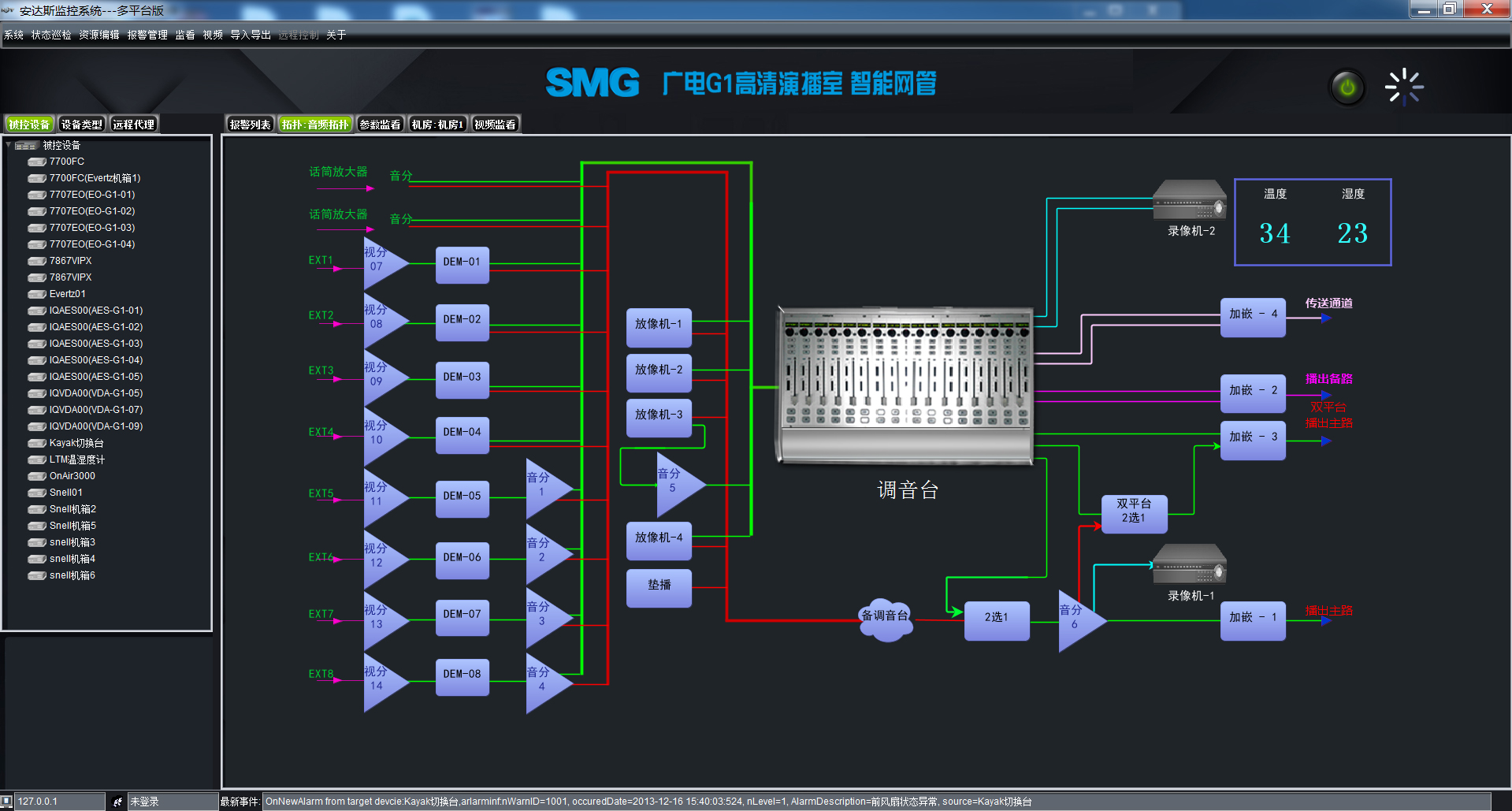

图5：音频周边监控界面

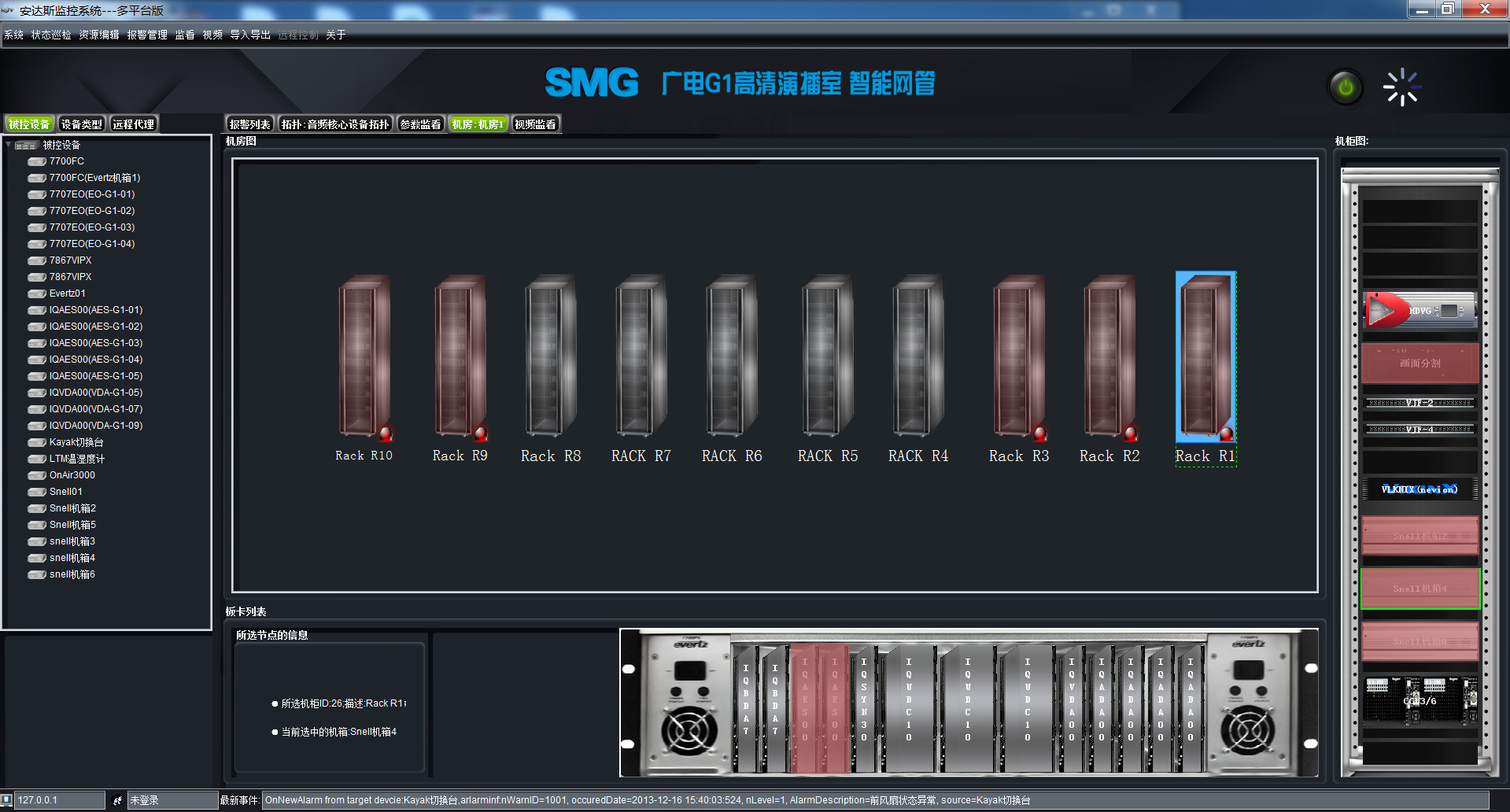

图6：机房监控界面

(5)日志管理
系统配置了报警日志查询统计功能，通过查询统计，可以清晰的了解系统当时的问题隐患，方便用户排查。
(6)报警的灵活上报
针对非常重要的报警信息，监控系统可以定制报警或以短信方式发送给相关人员，或上报给信息中心。

客户怎么说 ？ 请参见：《现代电视技术》 2020-5 智能监控系统在第一财经演播室的运用
