上海灿星6讯道演播室紧凑版Tally系统

上海灿星文化传播有限公司

一、项目介绍

上海东方传媒技术有限公司为满足节目制作需求，需新建一个高清演播室，演播室主要服务对象为6讯道及以下高清节目直播录制节目，定位为可靠度高的安全播出演播室。
演播室对Tally系统的建设需求为低成本、高可靠、操作便捷、维护管理方便、开放性好，Tally系统软硬件能够根据演播室规模的不断扩大留有足够的扩展空间。

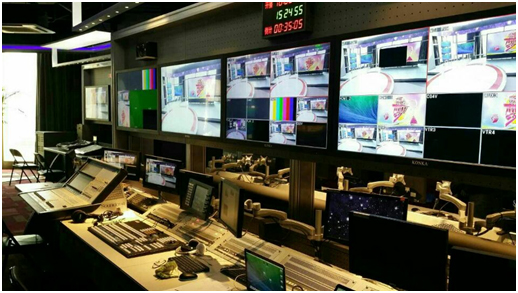

图1：灿星演播室控制台

二、“紧凑版控制平台+Tally功能模块”组合实现Tally功能

紧凑版控制平台为一台基于Linux嵌入式环境打造的高性能、高密度、高可靠性的工业控制计算机，可在强辐射、震动频繁、频繁掉电等恶劣环境下稳定可靠运行，是软件模块稳定运行的硬件保障。
Tally功能模块专为小型化系统的Tally需求量身打造，可满足多画面分割器源名跟随和红绿TALLY，以及摄像机的红绿TALLY等功能。

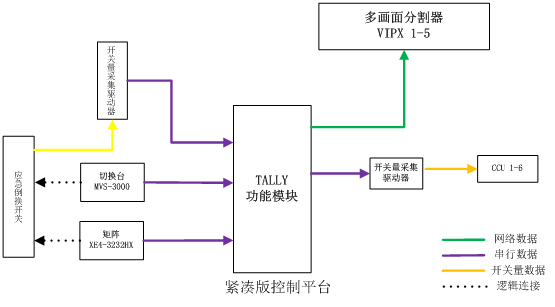

图2：Tally系统示意图

三、系统特色：

1、实现了跨平台的部署运行

本项目中，Tally系统运行在Linux操作系统上，摆脱了对Windows操作系统的依赖，实现了Tally系统的跨平台运行。
跨平台运行有几个好处：
使用开源免费的Linux系统，可以节省购买Windows正版系统的费用，从而降低项目成本，符合项目的低成本需求
使用Linux系统，可以使Tally系统有效隔绝演播室系统中的病毒木马，符合项目的高可靠需求

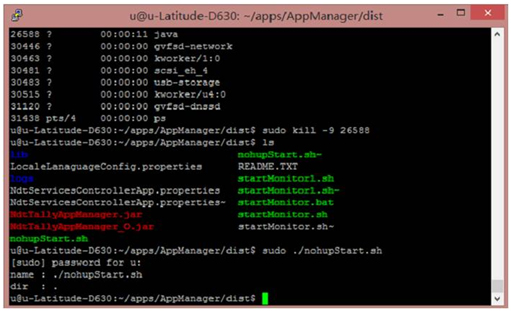

图3：Linux平台运行界面

2、高密度工控机，部署更简单

本项目中的工控机仅为1U，加上1U的GPIO信号采集驱动器，总共只需占用2U的空间就可以实现整个项目的Tally功能。
此外，工控机不需要接显示器、键盘、鼠标，全部配置通过远程实现，使系统的维护管理变得极为方便；

图4：Tally工控机实物图

在本次项目中，Tally功能模块为定制红绿版本，仅实现6台摄像机的红绿Tally（可扩展支持16台摄像机）以及技术区多画面分割器的红绿Tally提示，不实现源名跟随功能。这也是紧凑版控制平台的第一个项目案例，自2014年11月完成调试以来一直稳定运行至今。
