控制系统紧凑版

一、概述

随着广电行业的不断发展，灵活多变的小型化系统受到越来越多电视台的青睐。我司顺应市场潮流，推出了自主研发的一款全新小型化产品我司紧凑版控制系统。
我司紧凑版控制系统是基于Linux嵌入式环境打造的一个高性能、高密度、高可靠性的控制系统平台，核心是平台上运行的控制软件模块。系统通过选配不同的软件模块来满足各种应用场景的需求，定位于中小规模用户群体，特别是中小型广播电视台及各地方电视台。

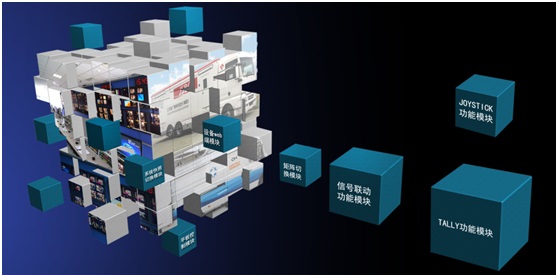

图1： 系统示意图

二、紧凑版配套的软件模块

软件模块	应用场景
Tally功能模块	可满足小型系统的源名跟随和摄像机Tally功能
JOYSTCK功能模块	通过采集摄像机JOYSTICK触发信号，实现JOYSTICK与示波器以及视音频矩阵的联动；需配合GPIO采集驱动器来完成本功能
主备信号联动模块	实现矩阵EMG信号与切换台PGM信号保持一致的功能
系统快照模块	将需要控制的设备及参数保存为系统快照，通过一键触发实现在多个模式下状态的快速切换，简化用户操作
矩阵控制功能模块	实现矩阵交叉点控制，并提供远程调用接口，可与矩阵控制安卓客户端，以及监控等模块配套使用
矩阵控制安卓客户端模块	安卓平板APP，实现视音频矩阵状态查看和切换，可运行在当前主流安卓平板上
WEB Portal模块	网络管理模块，支持外部设备通过web页面对可访问设备的状态参数进行查看、设置
设备监控模块	实现设备状态监看和控制，提供远程调用接口，可与监控安卓客户端模块等配套使用
监控安卓客户端模块	安卓平板APP，提供了监控范围内设备信息的全面访问，比如报警查询，参数读取等，可运行在市场主流安卓平板上

三、典型应用场景及配套功能

1、小型化系统应用计、回看查询及分析能力；

•可实现小型化系统的Tally功能，如地级市演播室、EFP、卫星车、3-4讯道转播车等；
•可以实现车载监控系统，1U服务器配套监控安卓客户端模块实现远程监控功能；
•可以实现矩阵切换控制系统，通过服务器搭配矩阵控制安卓客户端模块，实现跨工位信号调度、矩阵交叉点监看等功能。

2、大中型系统中应用于智能化模块选件

•可以作为安全隔离设备使用，如监控系统的报警通知的微信网关。
•协议转换器，如串口设备转SNMP。

四、控制平台规格参数

图2：硬件正面图

图3：硬件背面图

1、物理特性

高强度碳钢工业机箱，防尘，强电磁兼容；固态硬盘,附加特有硬盘防震设计，使用寿命更长；

2、高集成度

14xCOM口，4xLAN，4XGPI，4XGPO；

3、部署简单

1U/19英寸标准上架；不需要接显示器键盘鼠标，全部配置通过远程实现；

4、稳定性高

基于Linux的嵌入式环境，安全防病毒；嵌入式处理器，高性能,低功耗；整机无风扇等活动部件。
