卫星车监控系统

一、概述

卫星车监控系统，是我司为卫星车和卫星便携站系统量身定制的软件系统，支持卫星车和便携站系统当中关键设备的监控、设备和信号链路的监控、拓扑路由展示、动态参数显示、远程诊断等功能。而且具有成熟、稳定及丰富的案例，为用户提供最佳的解决方案。

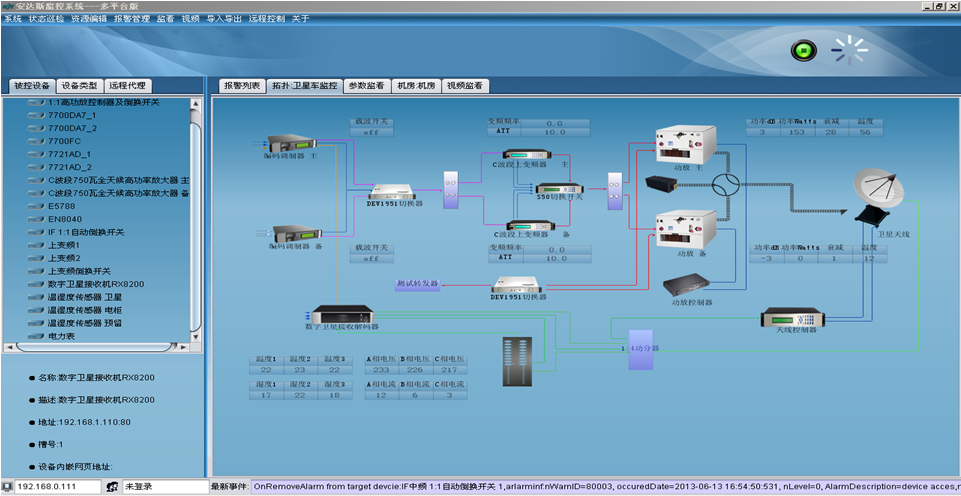

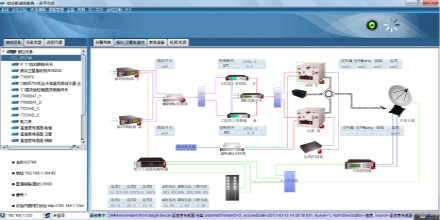

图1：卫星车监控主界面

二、产品特性

1、支持系统关键路由的监控，包括上行链路、下行链路设备监控；

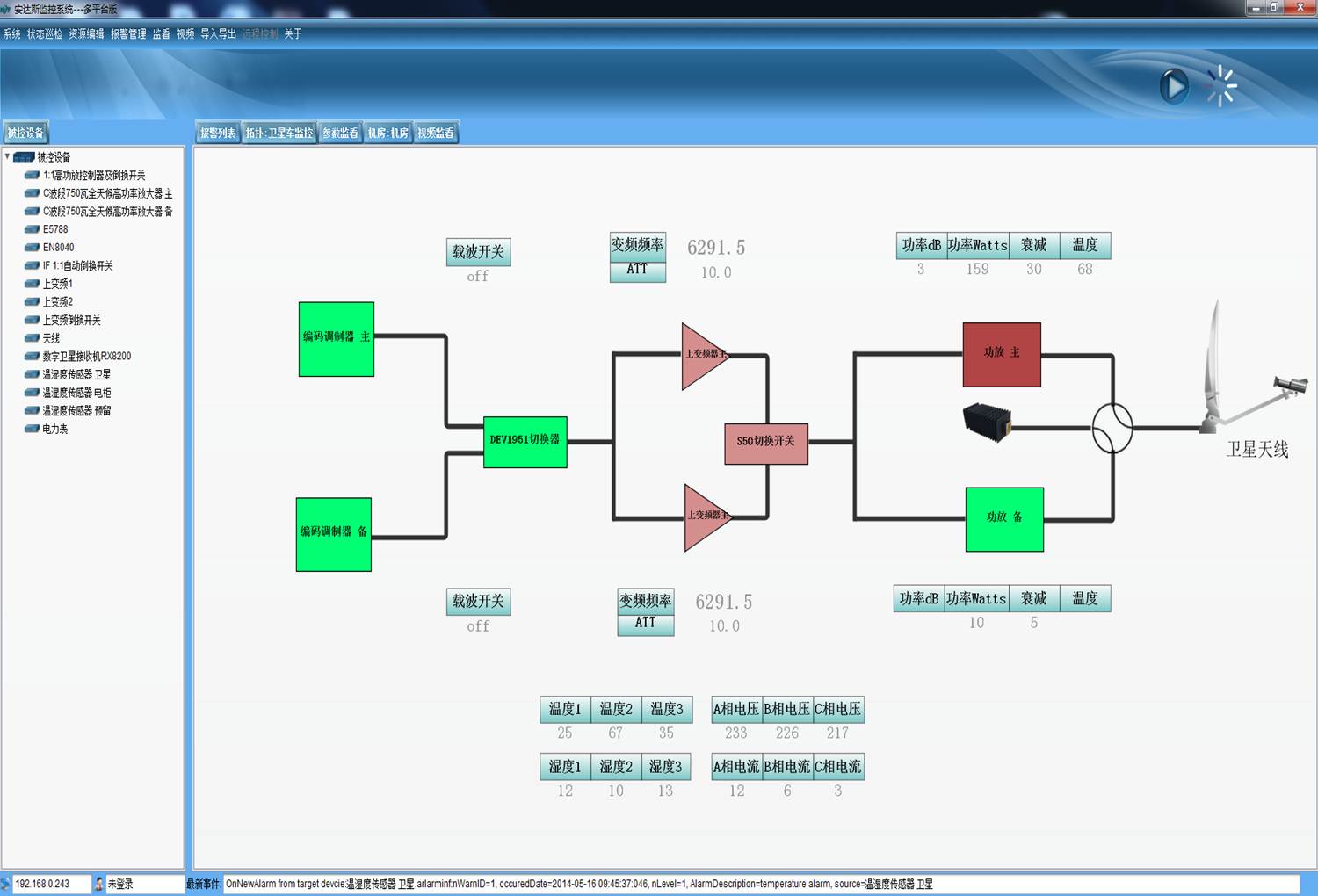

图2：系统拓扑图

2、支持对频谱仪的状态监控，同时可在软件上显示频谱波形；具备系统调试界面，通过这个界面可以直观的看到频谱波形的状态以及下行视频的状态，当波形及视频出现异常时，可以通过调整的功放及相关参数来使上行信号恢复正常。

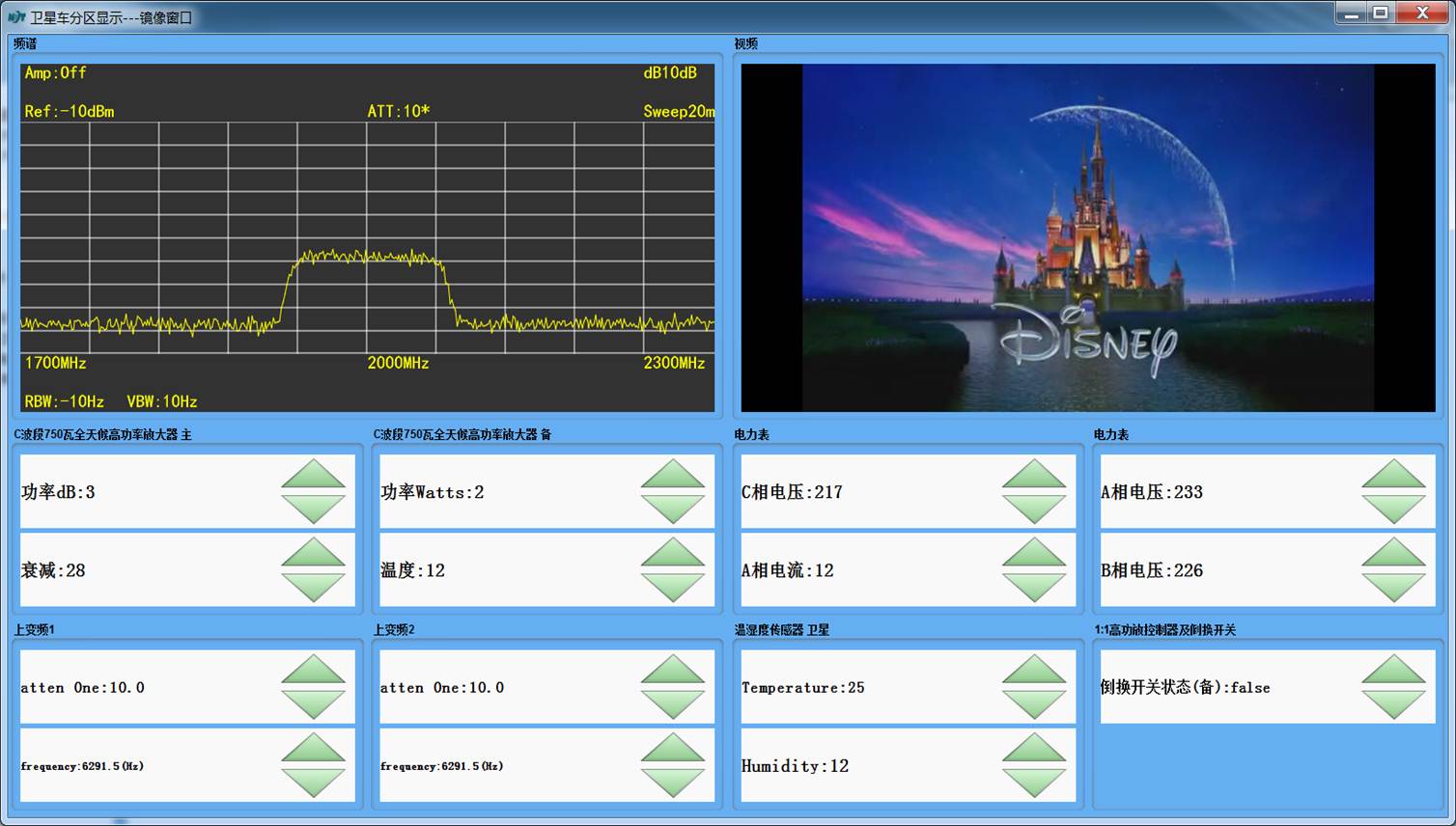

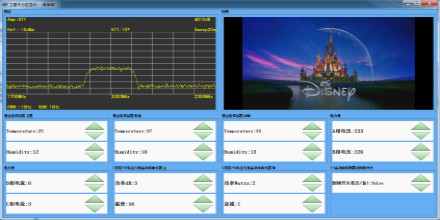

图3：频谱监看、流媒体播放界面

3、功能强大的监控系统

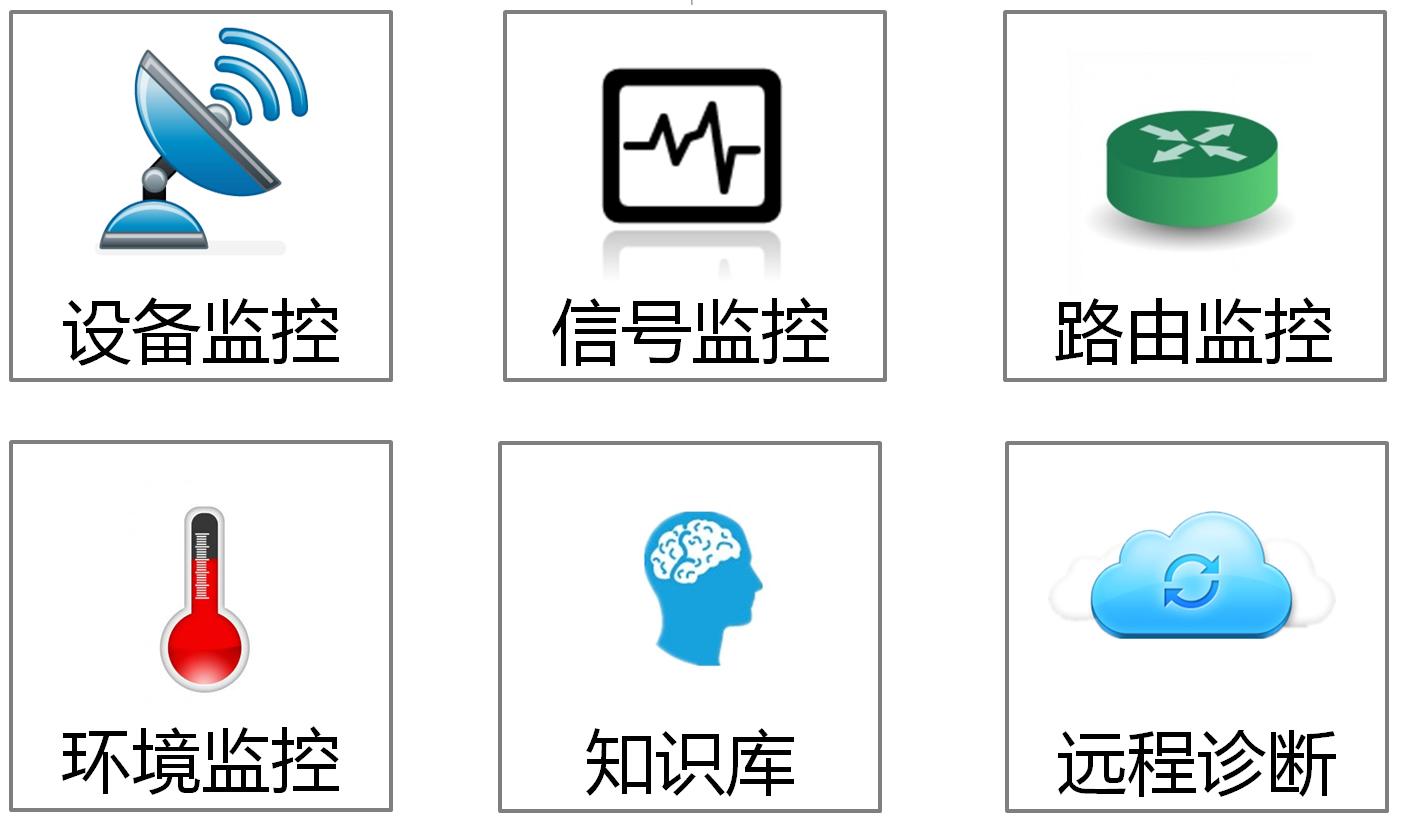

图4：卫星车监控功能示意图

4、简洁用的软件界面

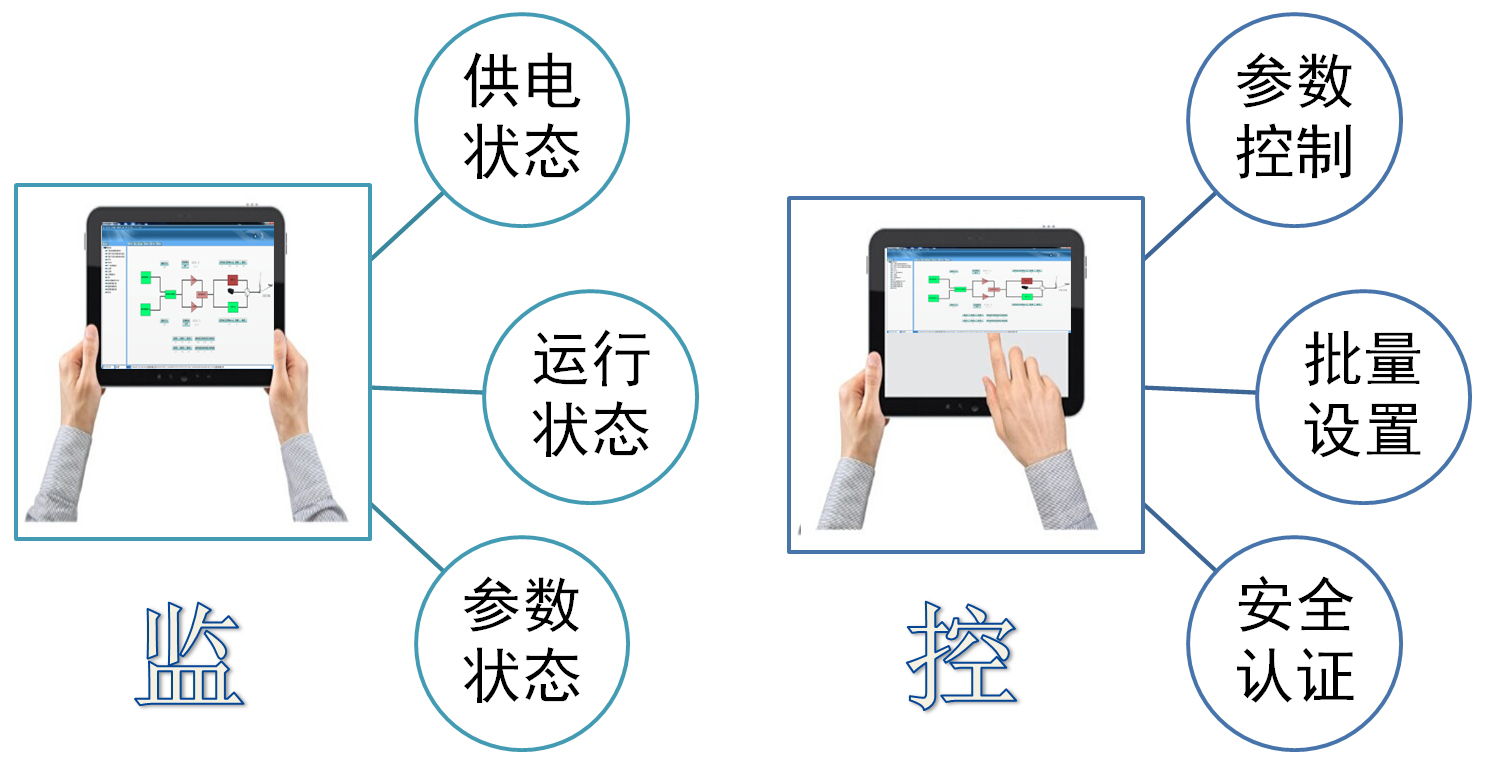

图5：卫星车监控页面示意图

产品功能

●丰富的设备状态监控

图6：设备监控状态示意图

●支持监控多种不同的系统设备

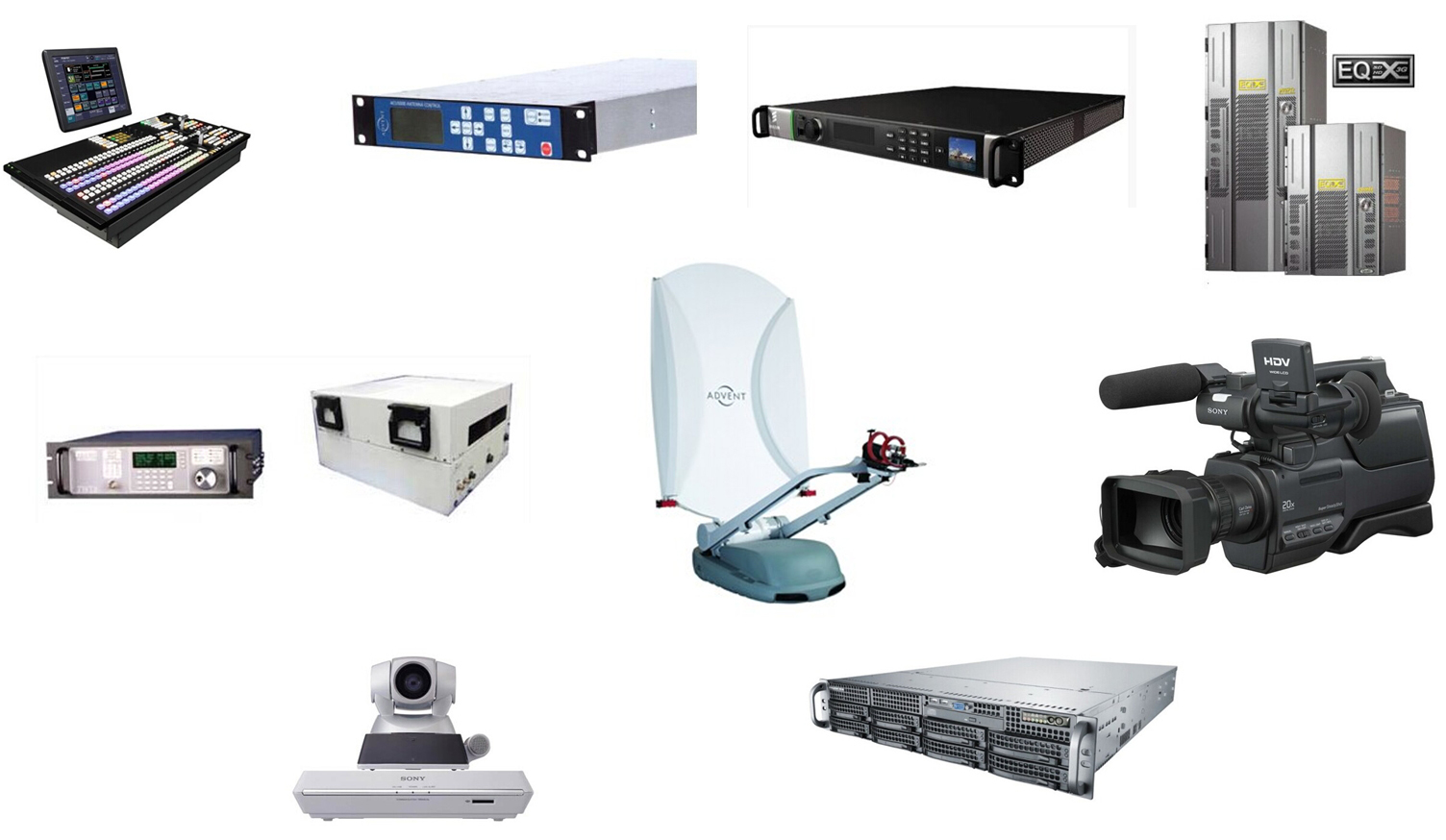

图7：多种设备示意图

●专业的信号质量监控

图8：信号质量监控示意图

●信号质量监控界面

图9：频谱监看、流媒体播放界面

●环境参数监控

更多的参数监看和设备参数抄表能力，方便用户对系统中的关键参数快速查看和事后回看

图10：环境参数监控示意图

●参数监看---多样化的图表展现

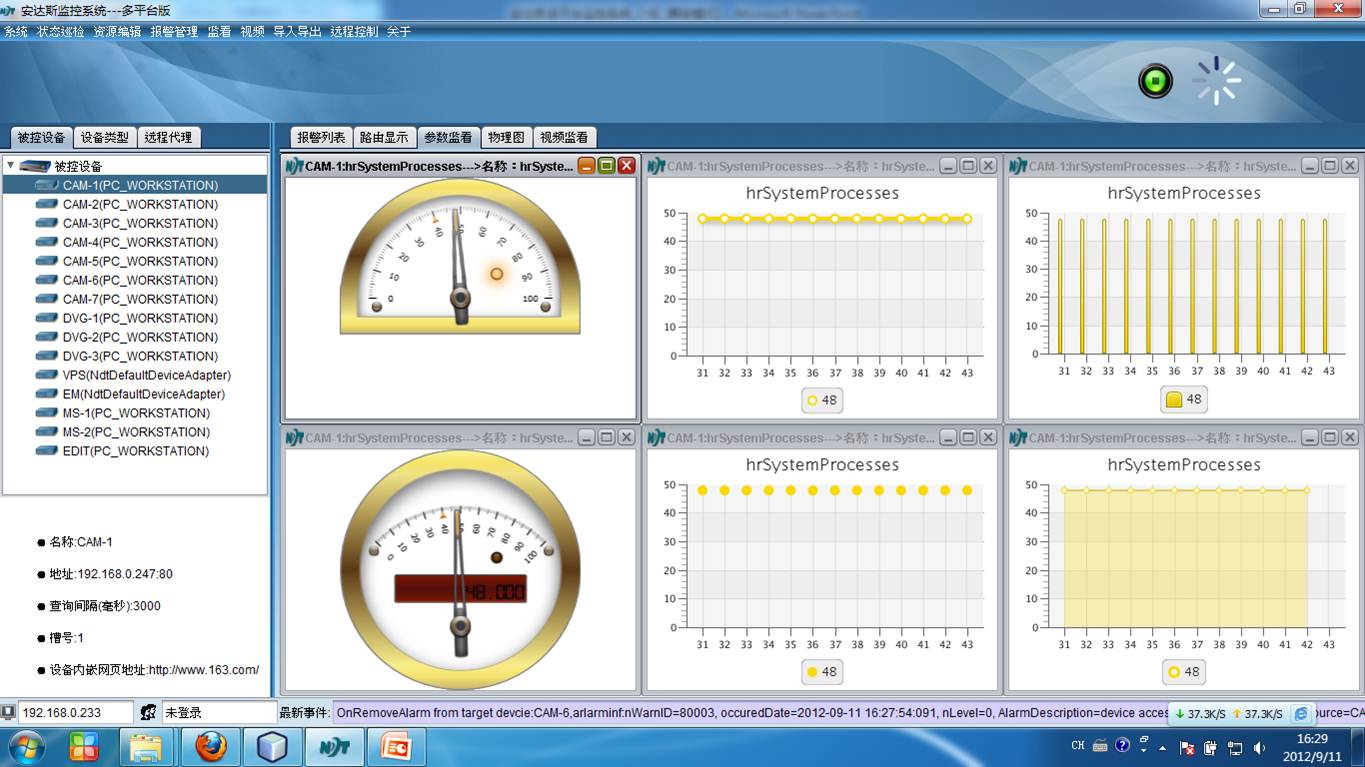

图11：监控系统图表展现

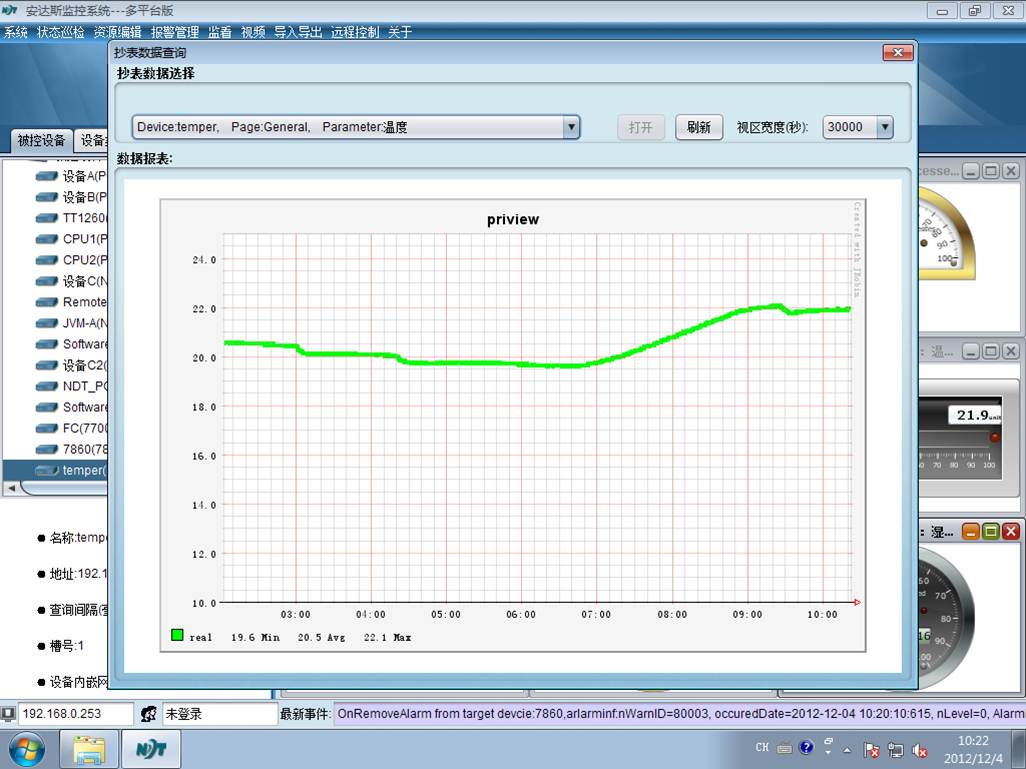

●抄表数据回看---多样的趋势分析

图12：监控系统多样趋势分析

●完备的知识库管理系统

好的监控系统是汇聚工厂、集成商、使用方的经验和智能/知识的浓缩和应用，也是监控系统的价值所在！

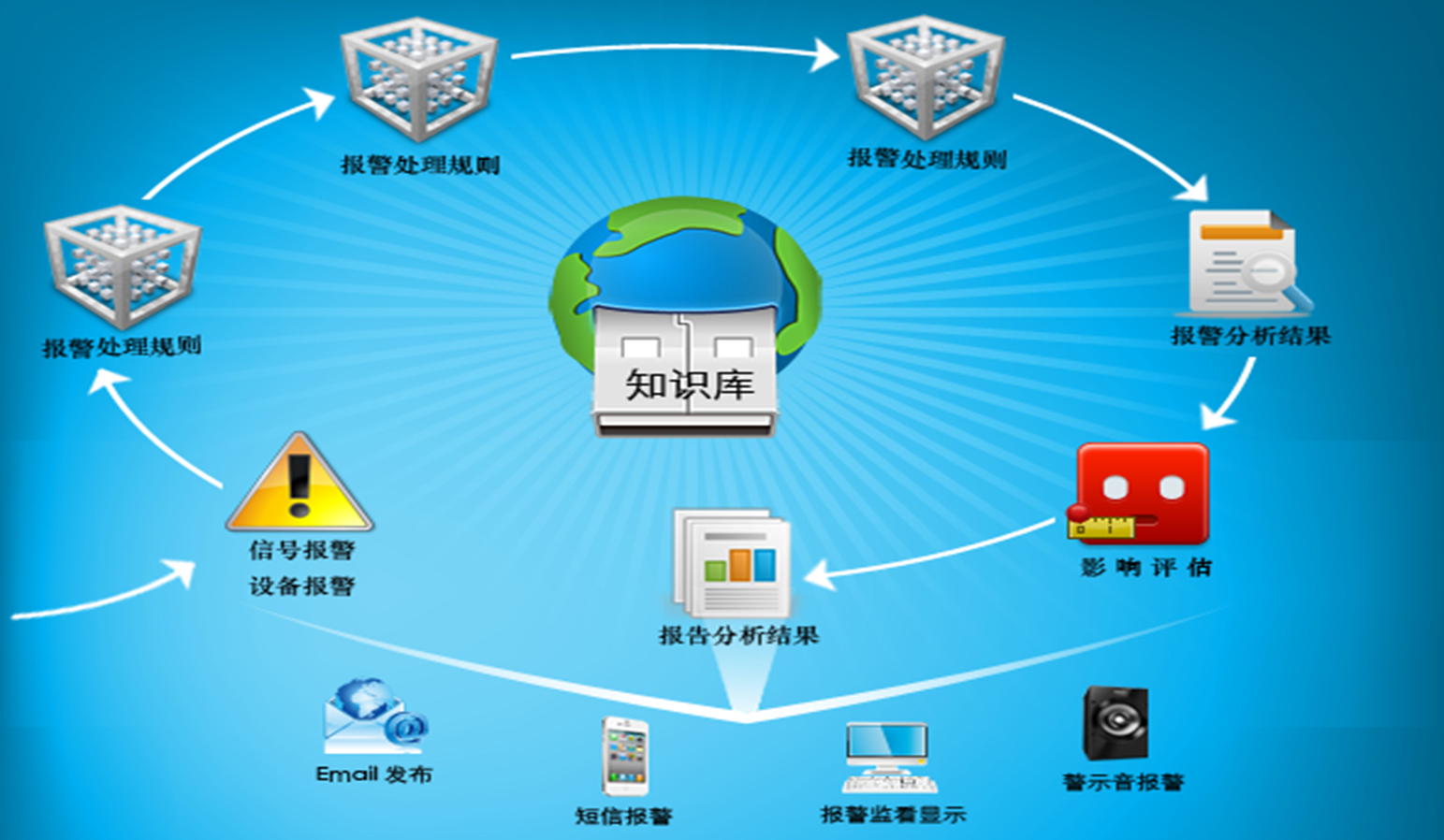

图13：知识库系统示意图

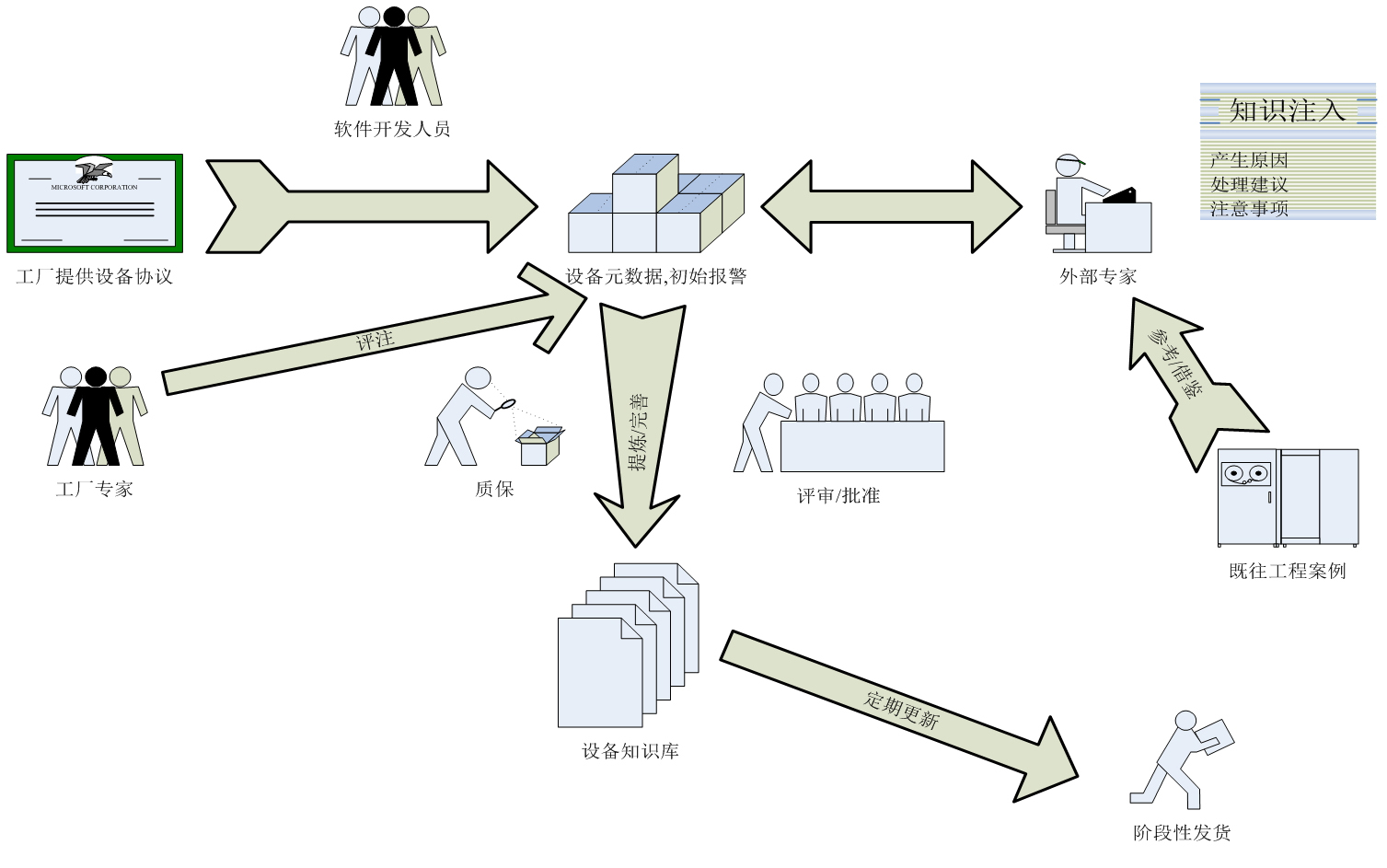

图14：知识库建立流程图

●报警原因和解决措施触手可得

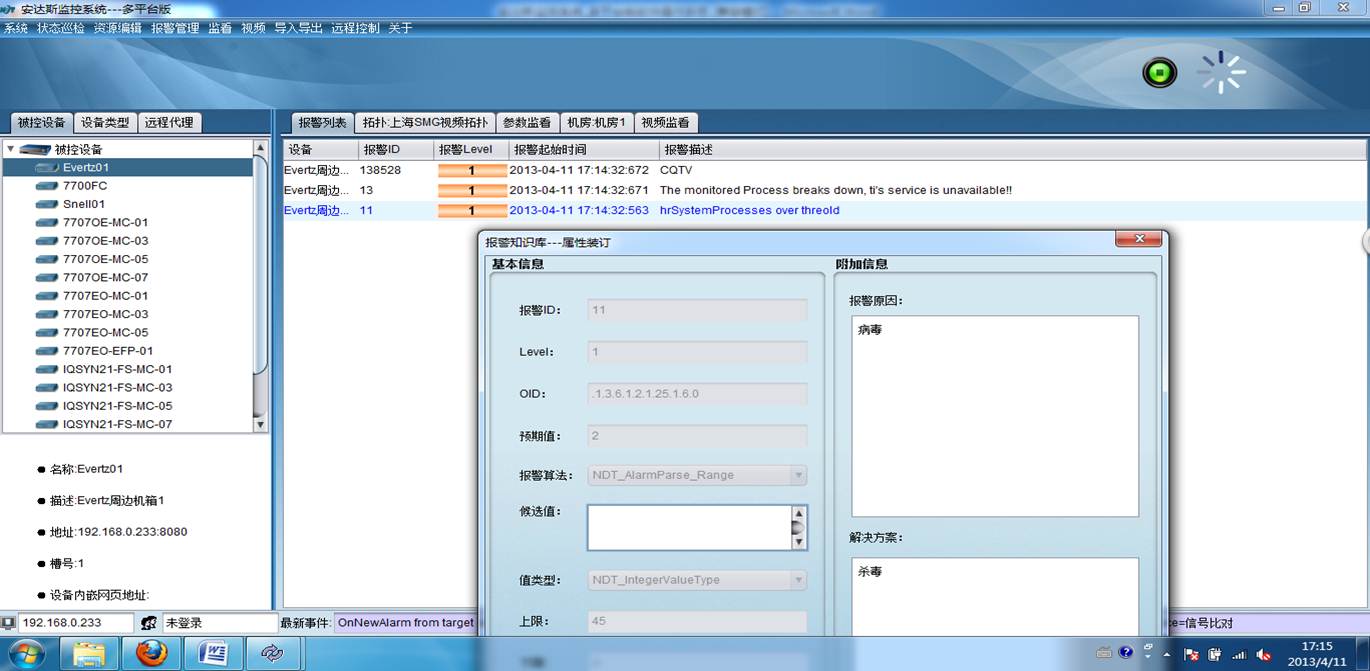

图15：监控系统报警页

●全面的设备资料管理

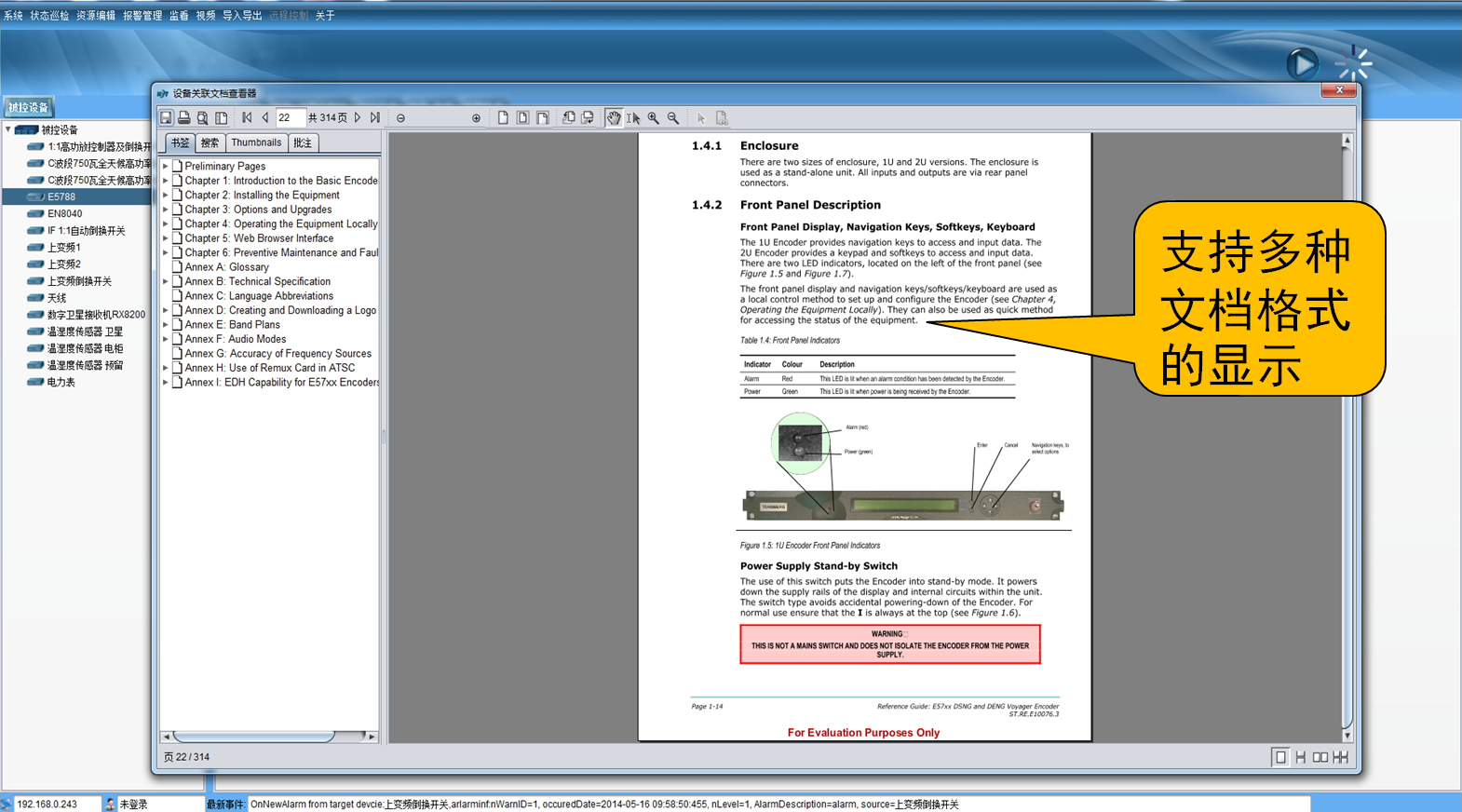

图16：支持多种文档格式

●全面的系统资料管理

图17：监控系统资料管理

●专业的离线诊断系统

离线诊断系统的核心-监控系统快照

所谓快照是描述监控系统下辖各个设备\信号的当前状态的缓存.如同照相,它能够在车载监控等环节把当前时刻的这些状态以文件的形式暂存起来,并允许在远程诊断套件中打开并分析这些内容,检视和评估系统的状态。

离线诊断系统流程

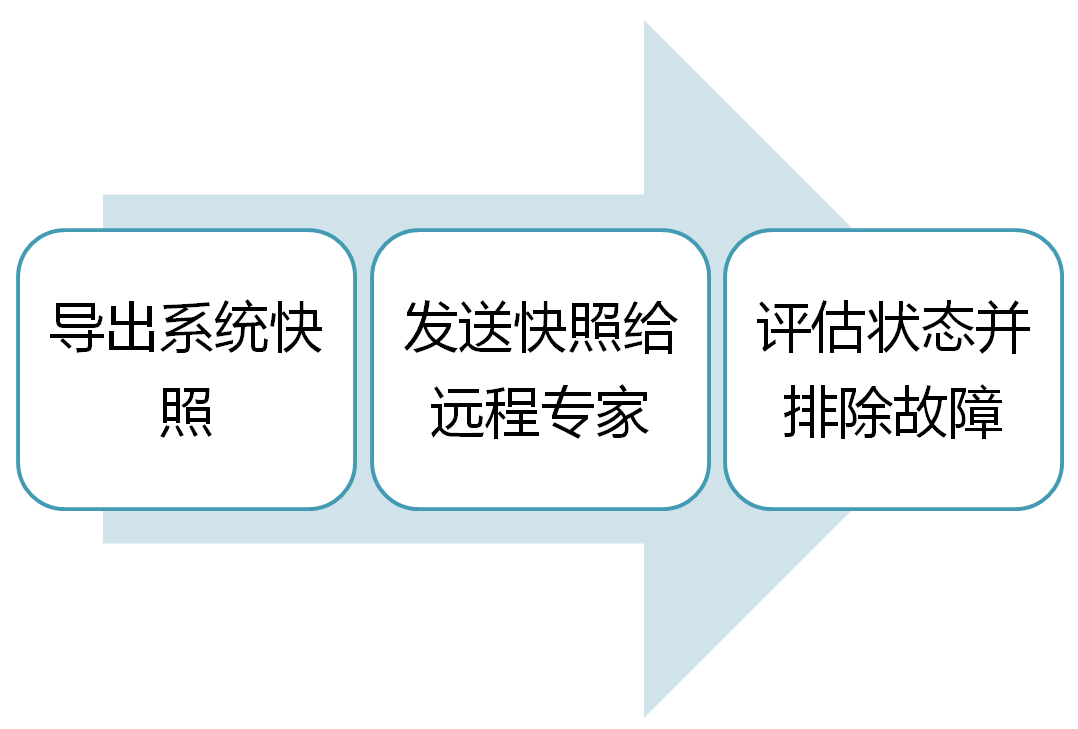

图18：离线诊断系统流程图

离线诊断的优势

方便：卫星车/转播车等在当地就能得到专家的权威诊断意见和调整建，避免了孤立无援带来的麻烦和苦恼；
快速：通过远程远程诊断套件，在极短的时间内便可获得专家诊断意见，有利于为制播任务把握最佳的时机；
经济：远程诊断套件可以实现卫星车/转播车异常状况的异地会诊和本地排查，为最大化用户的专家效能和设备系统效益发挥作用；
权威：远程远程诊断套件可以让使用部门的专家在办公室即可远程指导现场的制播活动,专家的经验\判断结合现场人员的观察和快速执行,将会使故障的排查流程更专业,更智能,更高效。

三、监测内容

1、电力系统

UPS状态、市电接入状态等

2、环境参数

温度、湿度、空调、排水口水侵等

3、设备状态

卫星传输链路主要设备，编码调制器、调制器切换器、上变频器、变频器切换开关、功放、功放控制器、天线、天线控制器等

4、视频周边设备

A/D、D/A转换卡，周边机箱，光传输卡等。
