UMD&TALLY系统

一、概述

UMD&TALLY系统，是一套由我司自主研发的源名系统软件。其主要功能就是进行源名显示以及TALLY状态的发送。
UMD&TALLY系统，可以满足各类系统的应用需求。从卫星车、EFP等小系统，到转播车、演播室等具有一定规模系统，再到播总控甚至全台系统系统，UMD&TALLY系统都有详尽的解决方案。

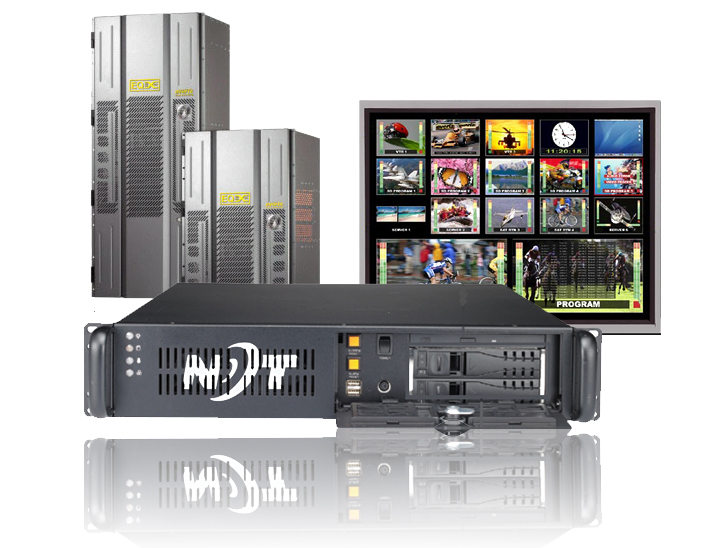

图1：系统硬件外观

二、系统功能

UMD&TALLY系统目前已经很好地支持主流的矩阵（Leitch矩阵、Evertz矩阵、汤姆逊矩阵、SONY矩阵、大连捷成的视音频矩阵、Quntech的L波段矩阵等等）、切换台（如Sony、Snell&Wilcox Kahuna）、UMD指示器、指示灯、GPI收发模块和画面分割器（如Evertz的MVP/VIP/VIPX、HARRIS的Predator），而且支持多种物理接口方式，包括串口、网络等多种通讯方式。

1、稳定

•超强的稳定性设计，采用嵌入式控制器，以支持恶劣环境下的可靠、耐久运行；
•针对全台系统，采用安全的现场网络构架，保证系统的正常运行。

2、可靠

•系统内部的主备UMD驱动器采用热备方式工作，主备机的TALLY及源名信息实时同步，主机宕机的情况下倒换到备机可实时接管对整个系统TALLY的控制和管理；
•支持最小TALLY系统，当系统不能正常工作时，可以保证CCU的TALLY正常显示功能；
•支持与监控系统集成，能够为监控系统提供本系统所辖相关模块的运行状态信息。

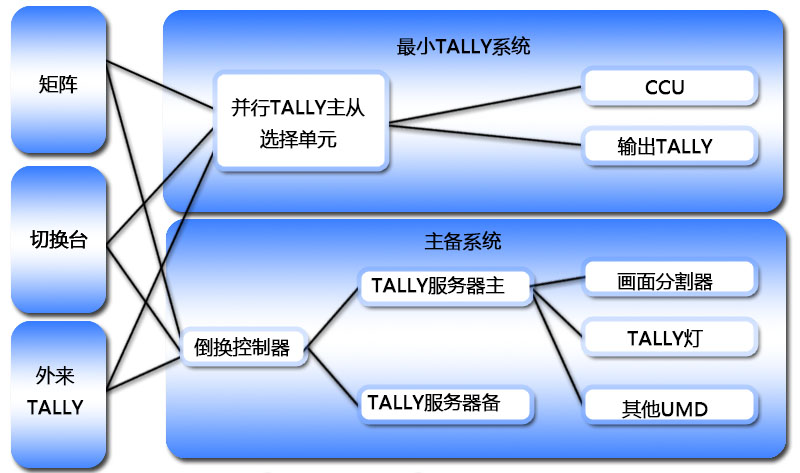

图2：TALLY系统示意图

3、便捷

•操作软件全中文界面，如TALLY指示设备（多画面、动态TALLY等）支持中文字符显示，则UMD控制系统也支持中文TALLY字符驱动模式；
•支持多段源名显示，可以将需要的内容任意组合的显示到UMD显示框中，方便现场人员了解信号来源；
•支持级联，可以通过传统观GPIO方式传递TALLY信息，可以通过网络进行源名透传以及TALLY透传；
•支持视频倒换器与TALLY信源切换器的自动联动，当信号倒换器切换时同步触发TALLY信源选择器；
•支持系统的多级切换模式，如对主切换台、备切换台、切换矩阵等不同模式下的TALLY指示要求，支持宏命令和批处理的理念，允许用户以批处理的形式来针对多个不同的运行环境来制定不同的预案，并允许高速可靠的在这些预案之间切换；
•支持TALLY编组功能，可以手动选择TALLY显示的颜色及优先级。在UMD显示单元中出现颜色冲突时，优先级低的TALLY应降级显示。软件可根据具体操作的人员的工作区域进行有条件的选择。在同一显示区域中的两组TALLY在颜色上发生冲突而造成歧义。

图3：源名显示

三、辅助功能

信源大屏显示及调度工具。

1、主要用途

•进行场景切换的调度，用于在转播车或演播室制作不同的节目时对分割器的信号调度；
•进行分割器调度的定位，用于在分割器信号调度后确认调度的正确性；
•维护的需要，用于技术人员在分割器更换或维护时检查线路。

2、主要功能

•提供按照分割器等UMD显示单元绑定的矩阵交叉点的图形化显示界面；
•能够针对分割器等UMD显示单元绑定的矩阵出端口进行交叉点切换的操作；
•能编辑组合显示字符串，字符串元素包括（分割器名称，分割器输入端口，矩阵出端口，矩阵入端口，UMD地址，通信地址）并发送到分割器等UMD单元上；
•能够一键恢复原有Tally显示；
•能够直接导入Tally 系统的资源,减少编辑工作；
•能显示矩阵入出端口的名。
