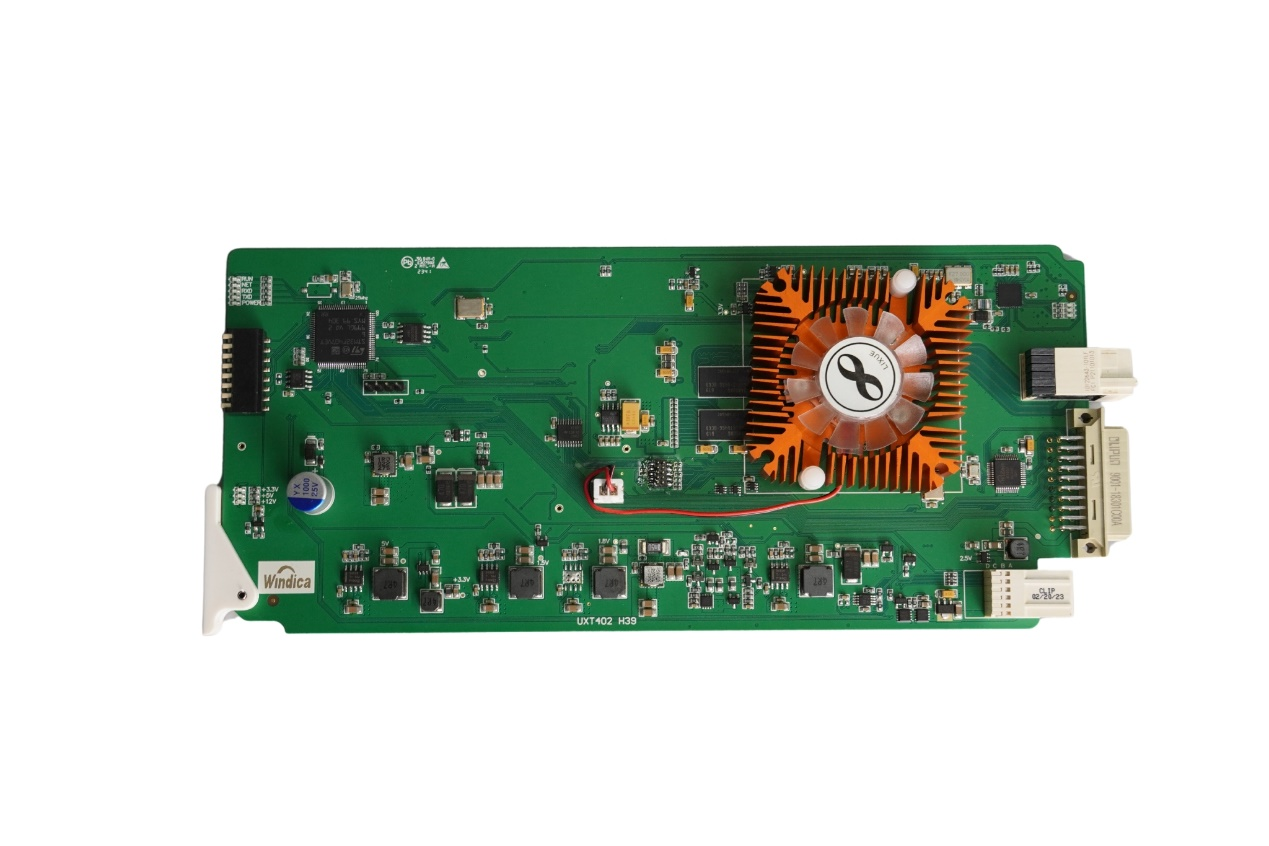

WVP-FS-4K 12G数字视频帧同步卡

WVP-FS-4K 12G数字视频帧同步卡，用于将1路SD/HD/3G-SDI/6G-SDI/12G-SDI信号均衡放大、时钟恢复处理后进行帧同步处理，并且输出4路SD/HD/3G-SDI信号。板卡支持625i50、525i60、720p、1080i、1080p、4K等十余种数字信号。同步信号支持模拟复合和三电平同步信号。该板卡配合专用网卡可以实现远程监控板卡的状态和进行参数设置。

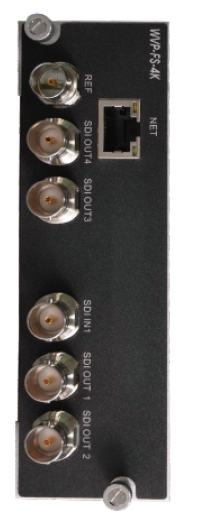

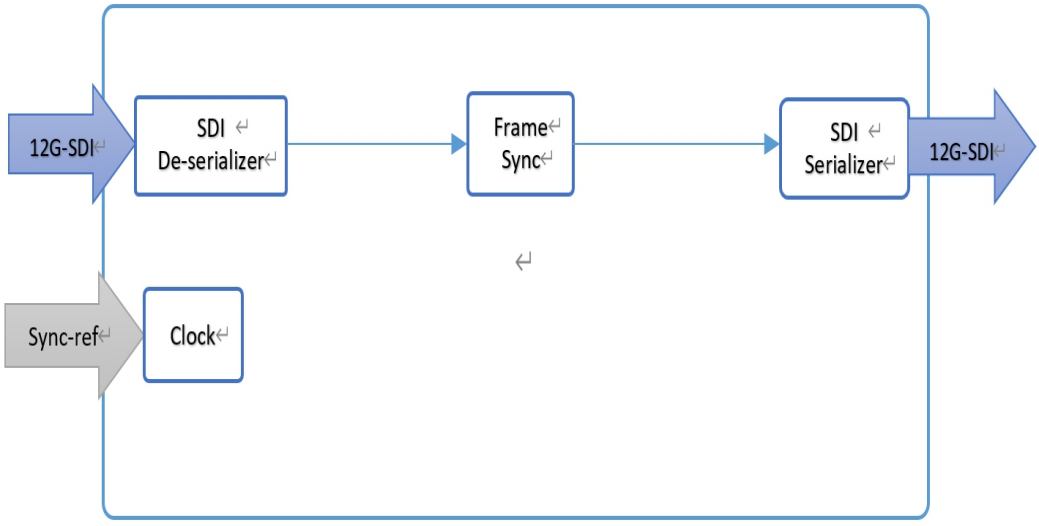

1、信号流程图及背板接口定义

2、主要特性

• 支持SD/HD/3G-SDI/6G-SDI/12G-SDI信号，格式自适应
• 支持4路帧同步SDI信号输出
• 支持模拟复合和三电平同步信号
• 支持实时在线网络监控
• 支持实时在线参数设置
• 水平和垂直相位可调
• 具有时钟恢复功能
• 设置参数具有掉电记忆功能
• 板卡自带LED指示灯，以直观的方式显示出信号状态信息板卡
• 支持WEB server，可通过web 浏览器登录，独立完成板卡参数配置

3、技术参数

• 信号标准：SMPTE 259M-C, 292M and 424M
• 制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p, 2160p50 60
• 接口： BNC 75 ohm
• 数量： 1
• 均衡： SD：> 400m (Beledn 1694A)；HD：> 150m (Beledn 1694A)；3G：> 100m (Beledn 1694A)；12G：> 50m (Beledn 1694A)
• 反射损耗:：>15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz

• 信号标准：SMPTE 259M-C, 292M and 424M
• 制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p, 2160p50 60
• 接口： BNC 75 ohm
• 数量： 4
• 信号幅度: 800 mVp-v ± 10%
• 上升下降时间：SD<1100pS；HD<270pS ；3G<135pS; 12G<40pS;
• 反射损耗：>15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz
• 过冲：<10%
• 抖动：SD/HD<0.2UI；3G<0.3UI 12G<0.5UI

• 数量： 1
• 标准：PAL, NTSC, or Tri-level sync
• 接口：BNC

4、订购信息

• WVP-FS-4K：12G数字视频帧同步卡，1路4路SD/HD-SD/6GSDI/12G-SDI 信号输入；4路SD/HD-SD/6GSDI/12G-SDI 信号输出，带时钟恢复；一路REF输入，支持BB和三电平同步信号
• 匹配机箱：WVP-FR1：1U机箱，最大可支持6个槽位模块，冗余双电源
