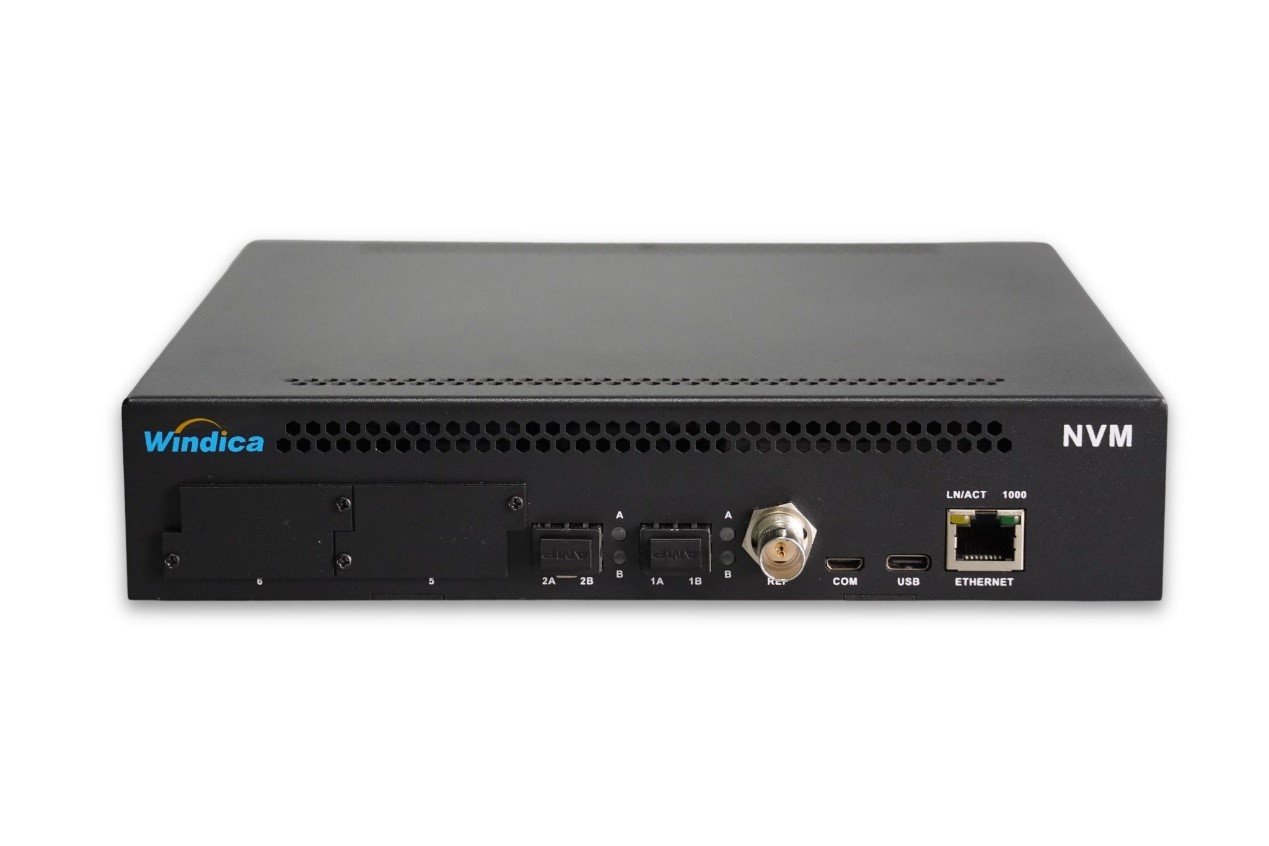

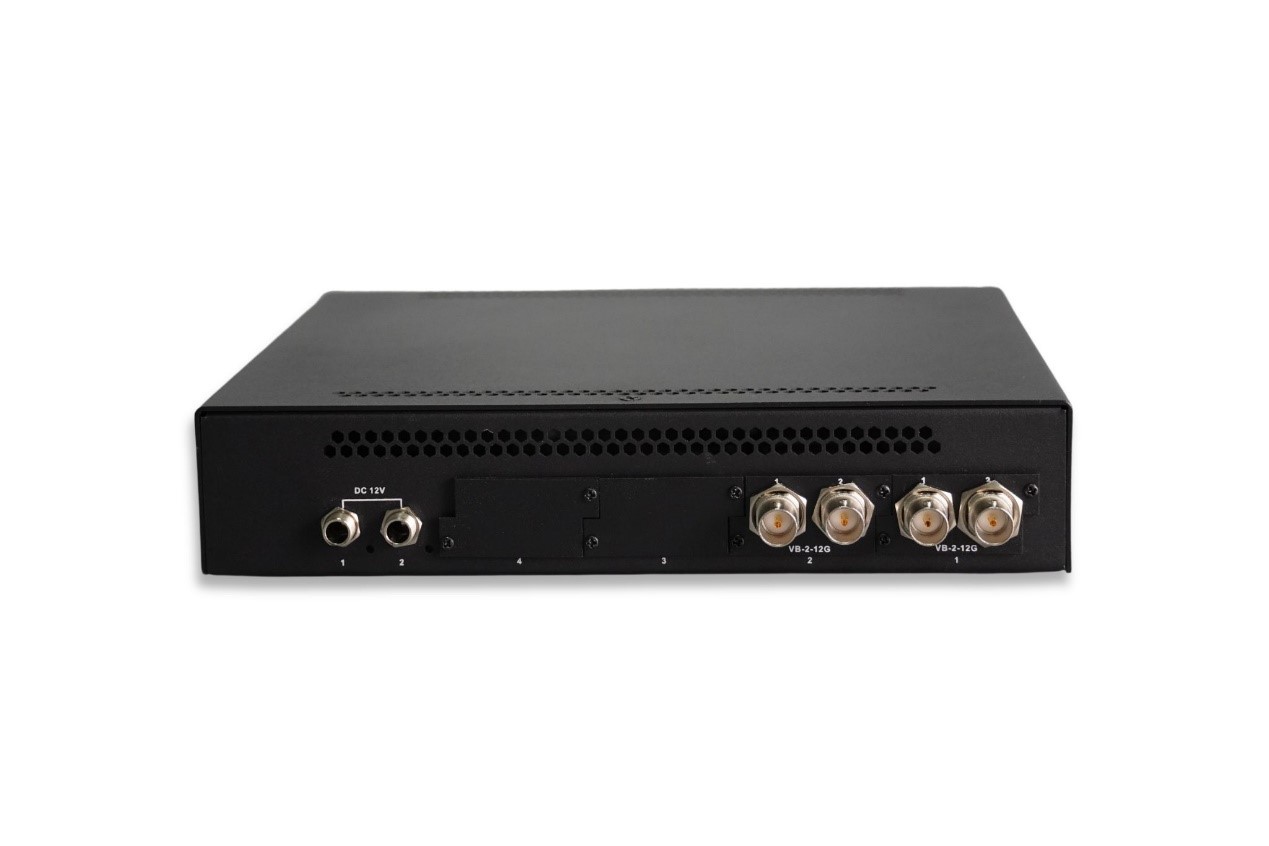

NVM-IPG多功能处理平台

NVM多功能处理平台是一个独立、紧凑、多服务信号转换的聚合性网关，能够通过SDI和光纤同时传输视频、音频和辅助数据信号。NVM- IPG具有双25GbE 端口，支持SMPTE ST 2110 , 使用MIO-VB-2-12 G输入输出模块, 可实现12G/3G /HD/SD-SDI与SMPTE ST 2110信号的互相转换。

当作为IP边缘设备灵活部署时，NVM-IPG 将成为集成的、可扩展的传输网络的一部分，从而能够使用不同的传输介质共享来自不同站点的内容。

NVM-IPG 具有体积小、无风扇的外形，具有便携和低噪声的优点，是移动使用和现场制作的理想选择。

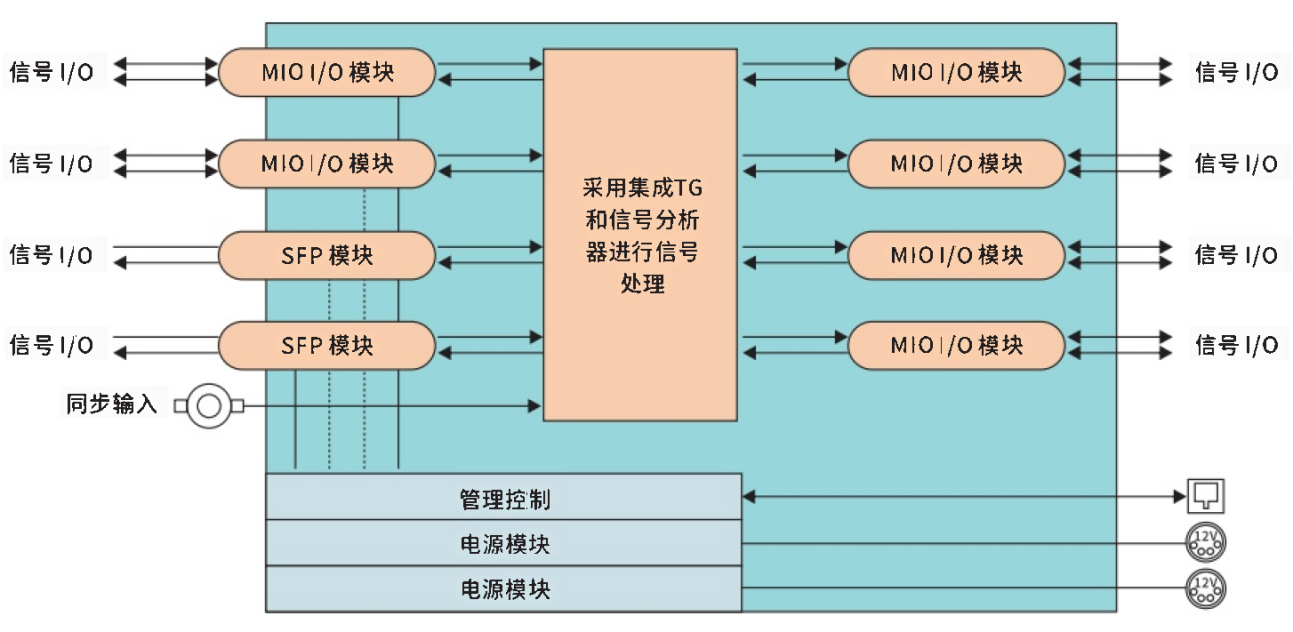

1、信号处理架构

2、主要技术特点

• 高密度和完全模块化的独立外形
• 支持视音频和辅助数据在光纤和IP网络中传输
• 支持SMPTE ST 2022-2/6/7和SMPTE ST 2110
• 可实现12G/3G/HD/SD -SDI与SMPTE ST 2110信号的互相转换
• 6个单槽位或3个双槽位MIO模块设计
• 无风扇静音设计
• 冗余的10/ 25G bE端口设计
• 主备双电源设计
• 支持外部API控制
• 提供SNMP报警信息

3、系统

• 规模：6个单槽或3个双槽mini I/O模块

4、输入/输出

• 接口：取决于所使用的mini l/O模块
• 阻抗：取决于所使用的mini l/O模块

5、电气属性

• 电压：1 2V DC
• 功率：空载时25W,满载时132W
• 状态显示：LED状态灯显示

6、通讯和控制

• 以太网： SNMP over IEEE/802.3/U ( 10/100/1000 Ba seTx)
• 控制: SNMP, WEB 客户端直控或面板控制

7、同步

• 输入：BNC x 1
• 阻抗：75Ω

8、应用选件

• MIO-VB-2-12G双路SDI模块

9、订购信息

• NVM-F NVM多功能处理平台机箱
• NVM-PSX NVM多功能处理平台电源
• NVM-SF NVM多功能处理平台安装架(单台)
• NVM-DF NVM多功能处理平台安装架(双台)
